G2508_U35_MCP23017_I/Oエキスパンダー(出力)

2025年1月8日

11:11

G2508_lpc11u35_MCP23017_io_expander_output_report



実験後の考察



• 何の問題もなく、LPC812の記事をベースに、実験は成功しました
• I2C通信の互換性問題は、受信処理をするときに、発生するようです

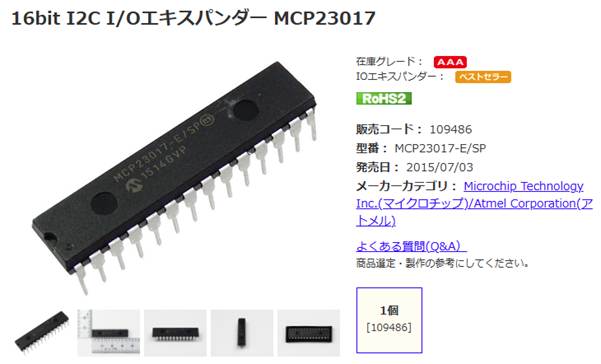

16bit I2C I/Oエキスパンダー MCP23017: 半導体 秋月電子通商-電子部品・ネット通販

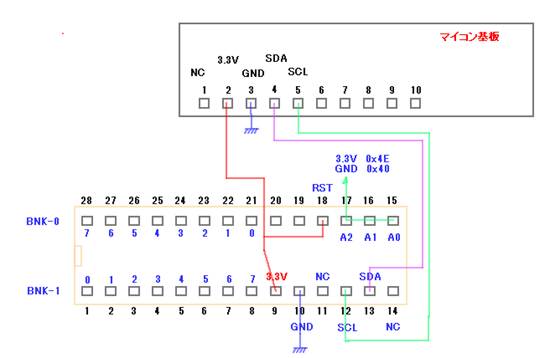

• I2Cアドレスは、3.3Vに接続して、0x4E で利用しました

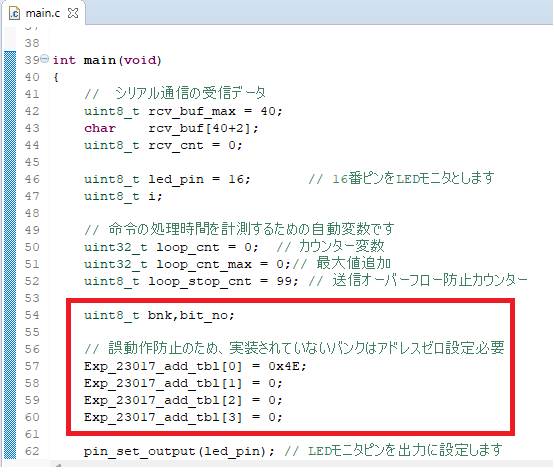

uint8_t bnk,bit_no;



    // 誤動作防止のため、実装されていないバンクはアドレスゼロ設定必要

    Exp_23017_add_tbl[0] = 0x4E;

    Exp_23017_add_tbl[1] = 0;

    Exp_23017_add_tbl[2] = 0;

    Exp_23017_add_tbl[3] = 0;

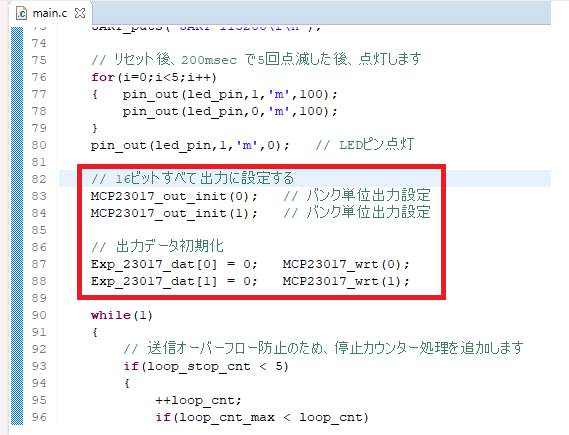

    // 16ビットすべて出力に設定する

    MCP23017_out_init(0);        // バンク単位出力設定

    MCP23017_out_init(1);        // バンク単位出力設定



    // 出力データ初期化

    Exp_23017_dat[0] = 0;        MCP23017_wrt(0);

    Exp_23017_dat[1] = 0;        MCP23017_wrt(1);

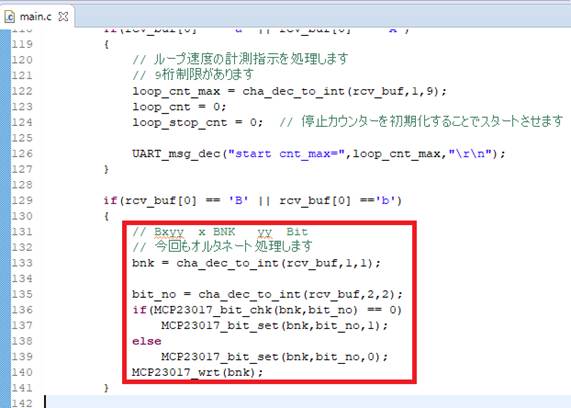

実験コマンドは同じにします





                    // Bxyy  x BNK   yy  Bit

                    // 今回もオルタネート処理します

                    bnk = cha_dec_to_int(rcv_buf,1,1);



                    bit_no = cha_dec_to_int(rcv_buf,2,2);

                    if(MCP23017_bit_chk(bnk,bit_no) == 0)

                            MCP23017_bit_set(bnk,bit_no,1);

                    else

                            MCP23017_bit_set(bnk,bit_no,0);

                    MCP23017_wrt(bnk);



実験結果

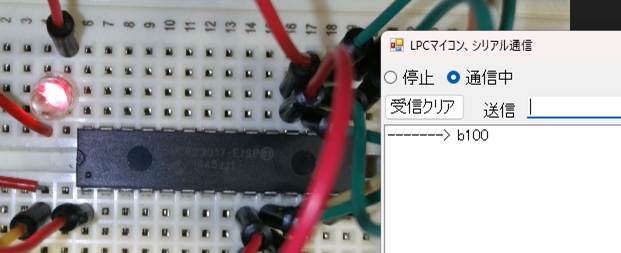

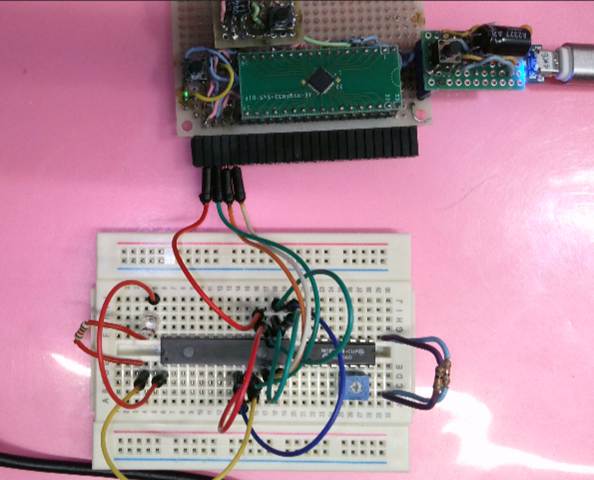

• 前回とおなじように、すべてのポイントをジャンパー線を移動させながらテストし成功しました

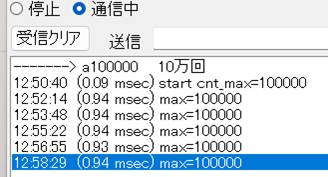

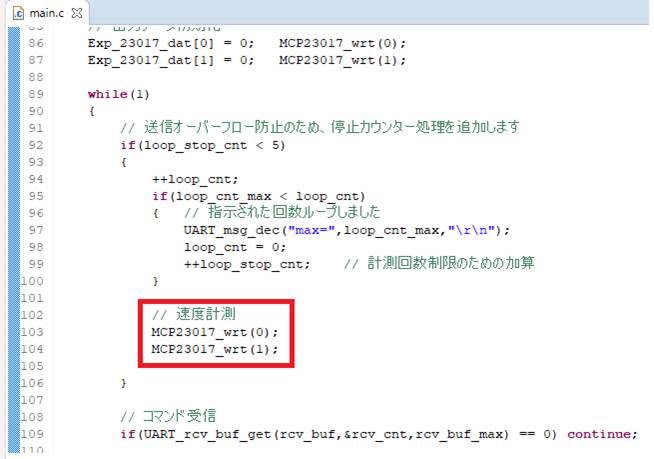

速度計測
