G2027_パソコンキーボードマクロ(一部)

2025年11月13日

22:27

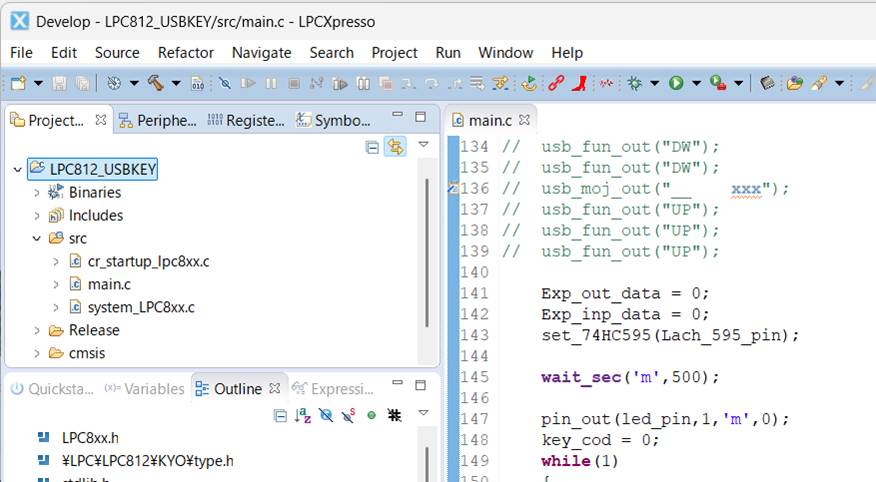

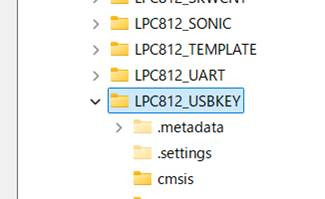

G2027_lpc812_keybord_macro_2018



この記事は皆様のDIYのための記事ではなく、筆者の記憶補助のための記事です

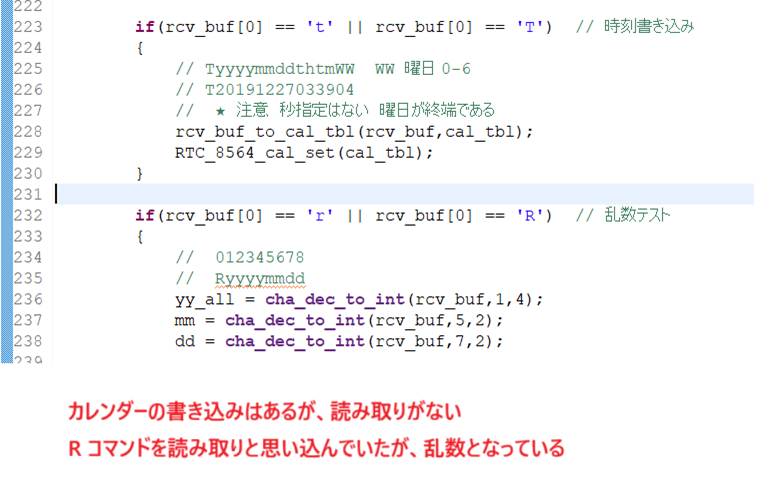

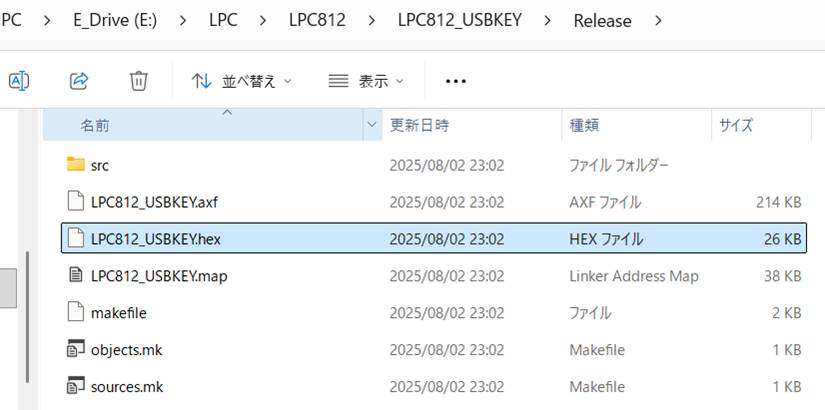

プロジェクトの調査

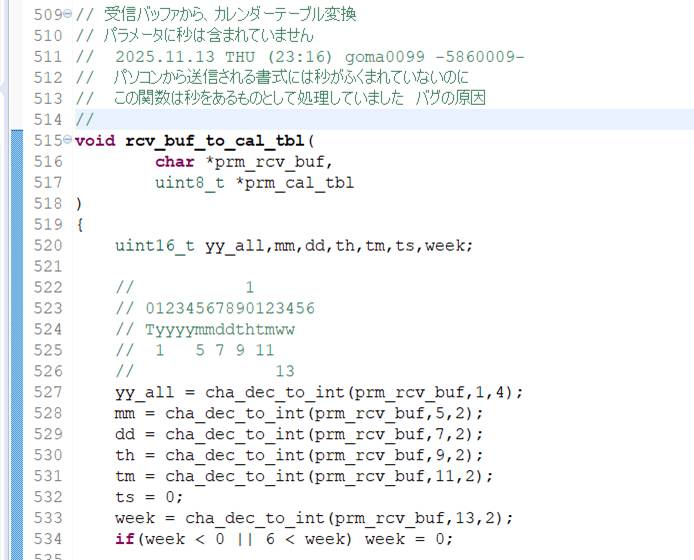

// 受信バッファから、カレンダーテーブル変換

// パラメータに秒は含まれていません

void rcv_buf_to_cal_tbl(

char *prm_rcv_buf,

uint8_t *prm_cal_tbl

)

{

uint16_t yy_all,mm,dd,th,tm,ts,week;



//           1

// 01234567890123456

// Tyyyymmddthtmww

//  1   5 7 9 11

//                            13

yy_all = cha_dec_to_int(prm_rcv_buf,1,4);

mm = cha_dec_to_int(prm_rcv_buf,5,2);

dd = cha_dec_to_int(prm_rcv_buf,7,2);

th = cha_dec_to_int(prm_rcv_buf,9,2);

tm = cha_dec_to_int(prm_rcv_buf,11,2);

ts = 0;

week = cha_dec_to_int(prm_rcv_buf,13,2);

if(week < 0 || 6 < week) week = 0;



prm_cal_tbl[0] = week;

prm_cal_tbl[1] = yy_all-1980;

prm_cal_tbl[2] = mm;

prm_cal_tbl[3] = dd;

prm_cal_tbl[4] = th;

prm_cal_tbl[5] = tm;

prm_cal_tbl[6] = ts;



UART_puts(prm_rcv_buf);

UART_puts("\r\n");

UART_putdec(prm_cal_tbl[1]+1980);

UART_puts("/");

UART_putdec(prm_cal_tbl[2]);

UART_puts("/");

UART_putdec(prm_cal_tbl[3]);

UART_puts(" ");

UART_putdec(prm_cal_tbl[4]);

UART_puts(":");

UART_putdec(prm_cal_tbl[5]);

UART_puts(":");

UART_putdec(prm_cal_tbl[6]);

UART_puts(" week=");

UART_putdec(prm_cal_tbl[0]);

UART_puts("\r\n");



}

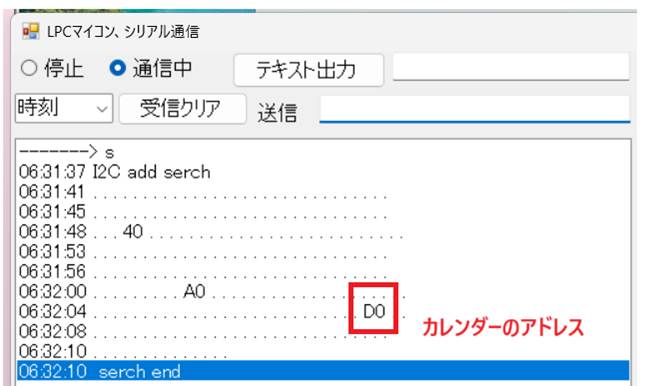

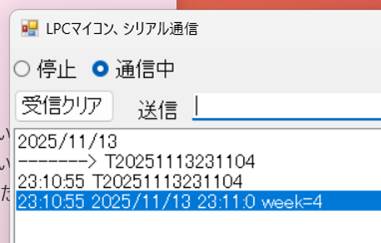

モニタを挿入して原因が判明しました







2025.11.13 THU (23:11) goma0099 -5860009-

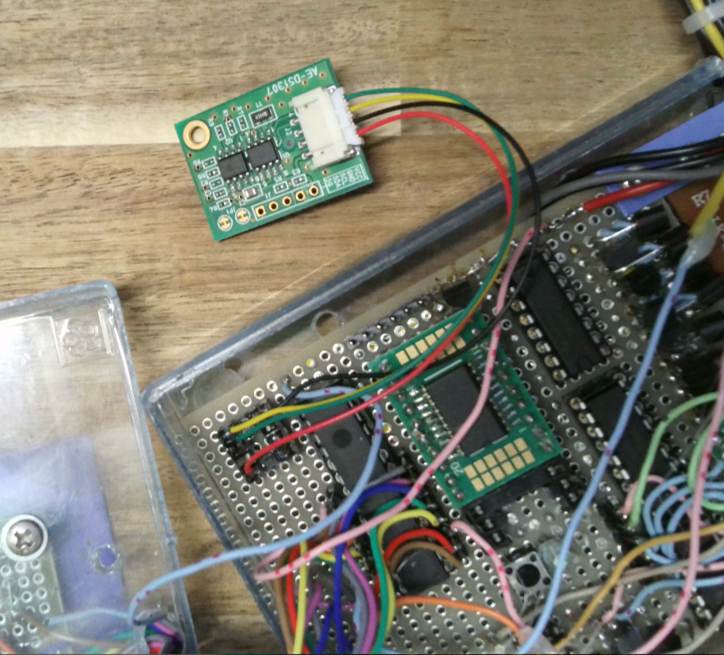

2025.11.13 THU (23:25) goma0099 -5860009-

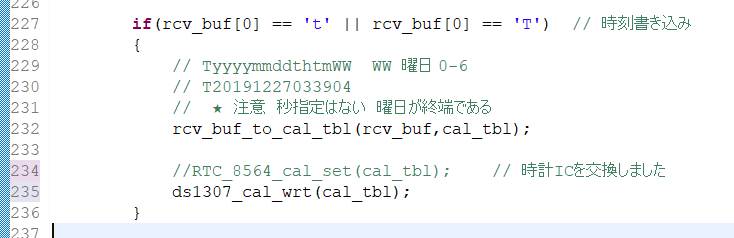

修正は成功しました





2025.11.19 WED (09:36) goma0099 -4021260-

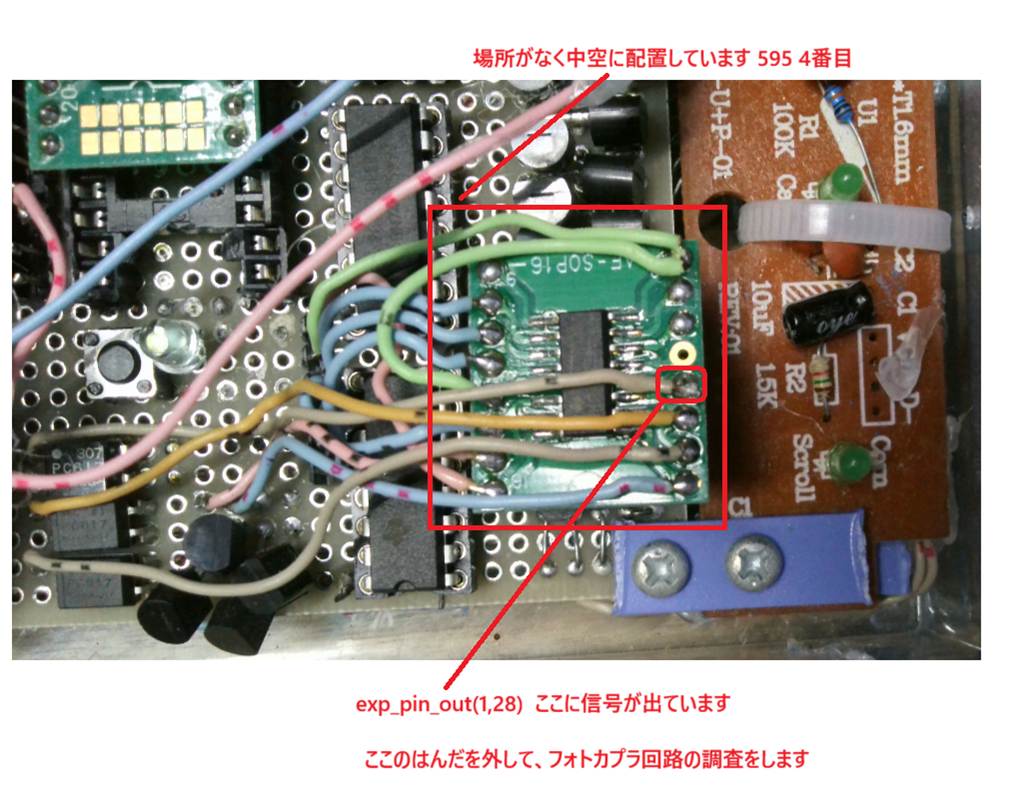

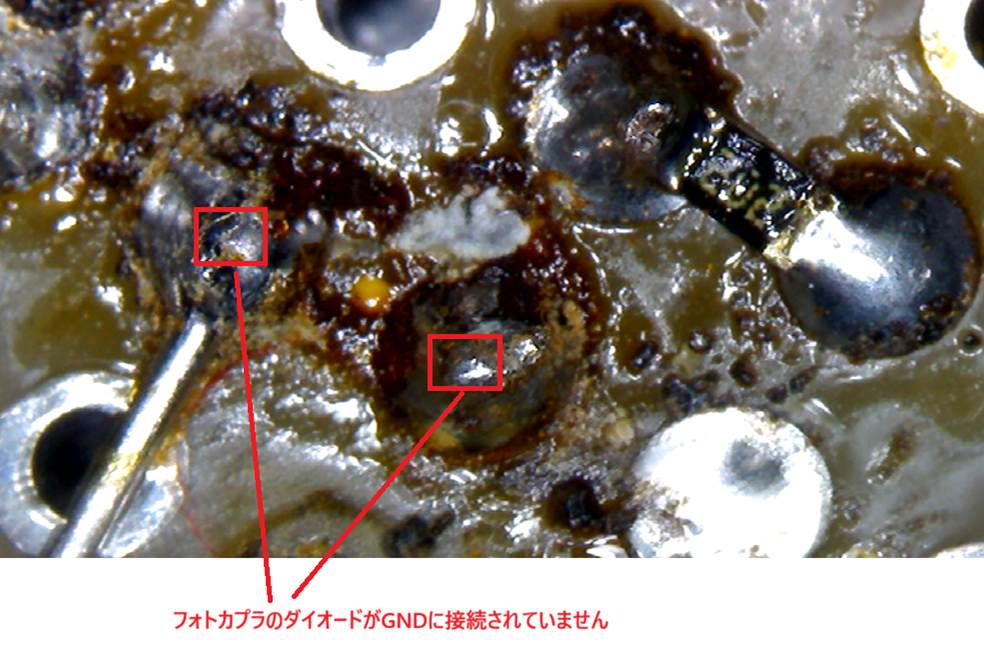

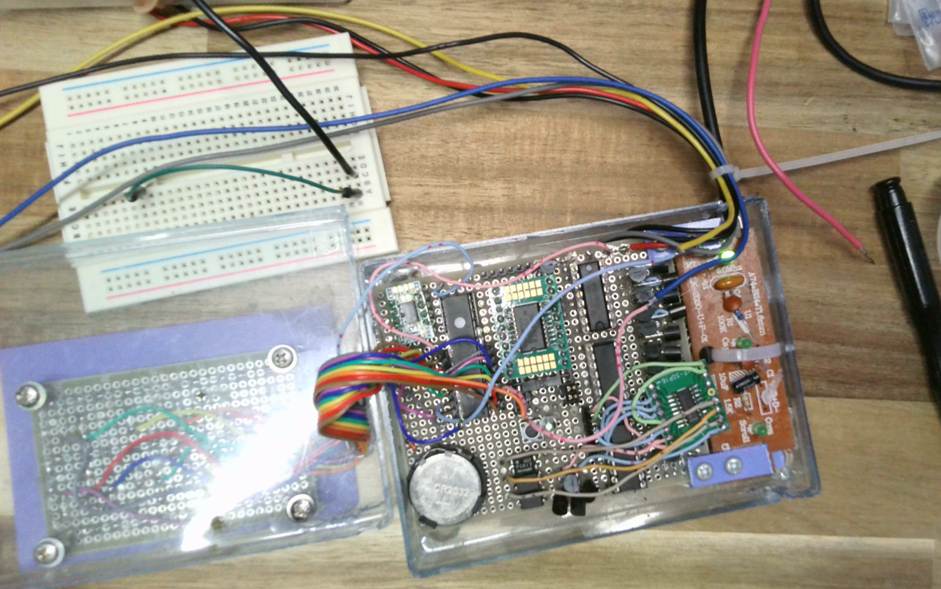

回路調査を行います

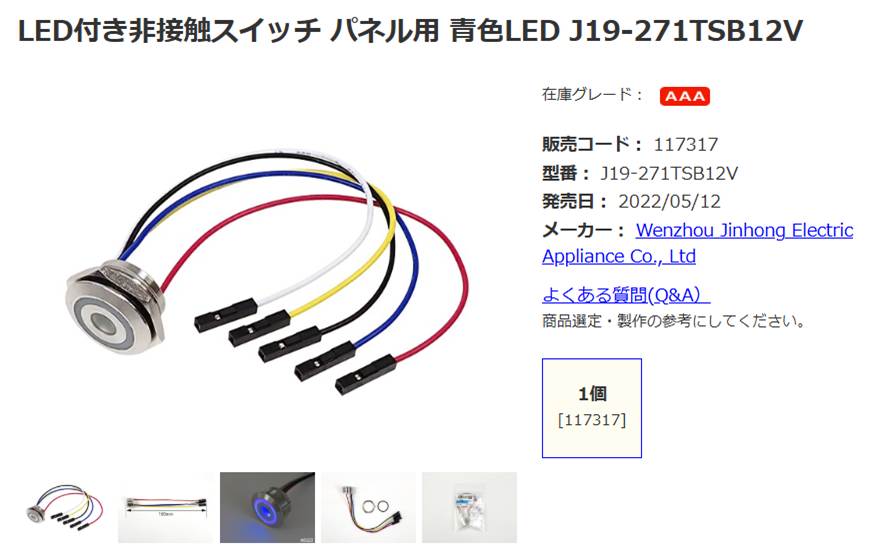

LED付き非接触スイッチ
