G2025_廃品リチウム電池の放電実験

2025年11月1日

6:22

G2025_lpc812_junk_lithium_battery_discharge

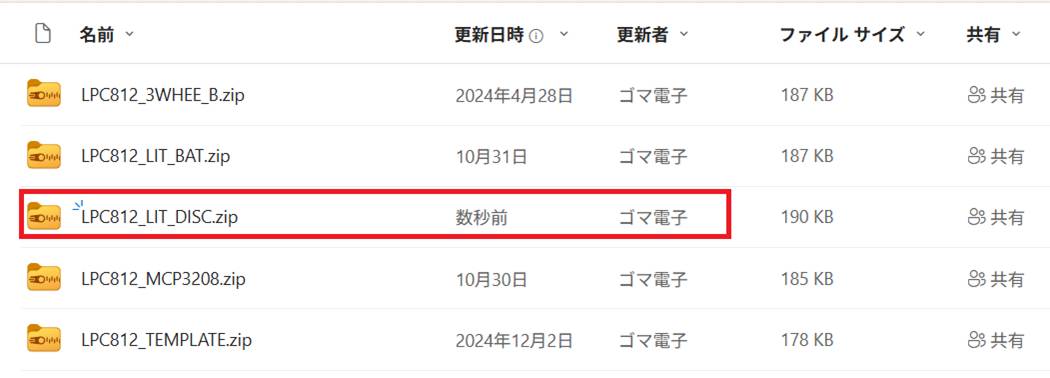

改良中ですが、最新のプロジェクトです  LPC812_LIT_DISC.zip



Version:0.9 StartHTML:00000000 EndHTML:00000000 StartFragment:00000000 EndFragment:00000000 解凍してLPC812フォルダの中に保存する



概要



• これまで廃品リチウム電池の充電容量を計測することなく、電圧の低下具合から劣化品を選別していました
• 連結して高い電圧を確保して利用した場合、性能の悪いメンバーがいると、早い段階で使えなくなります
• 連結するメンバーは同性能のものをつかう必要があります
• 放電性能を計測することでランク分けをする試みです
• ちなみに、これまで電圧がゼロになり、まったく使えなくなったのは、2本のみです
• 500mA程度で放電し3.2Vまで低下する時間を計測します
• また、1分周期で電圧をモニタし、パソコンのシリアル通信で取得したデータをグラフ化します

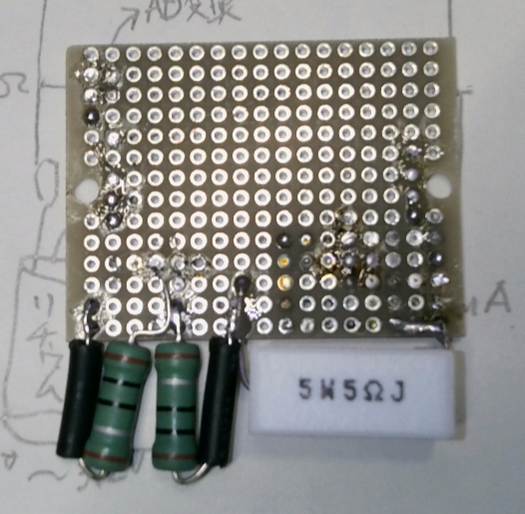

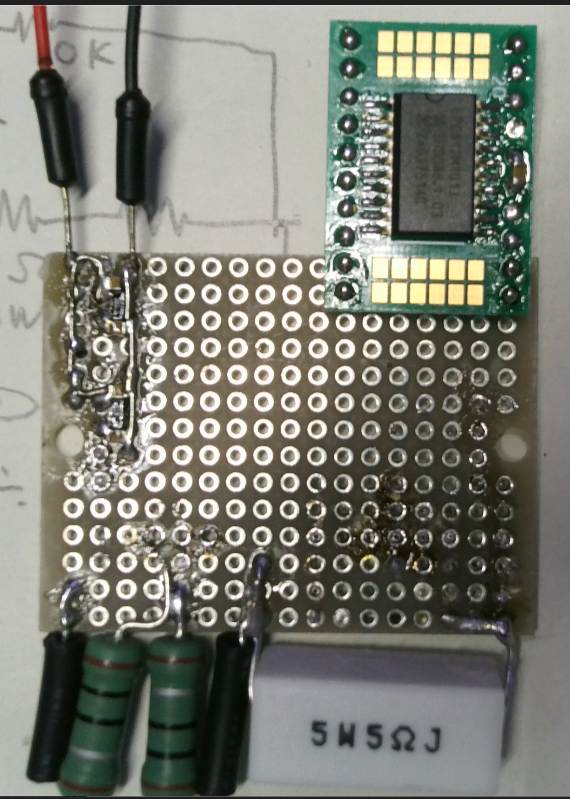

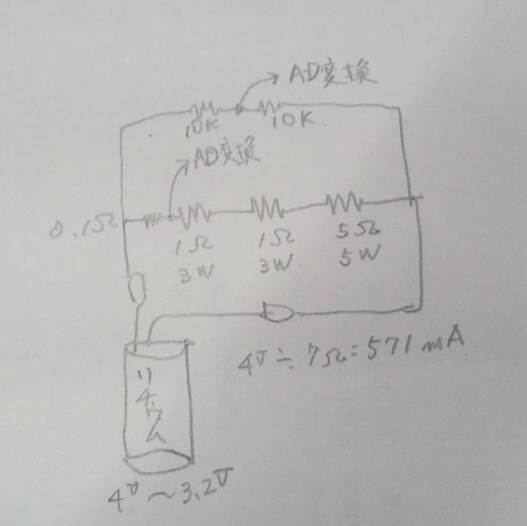

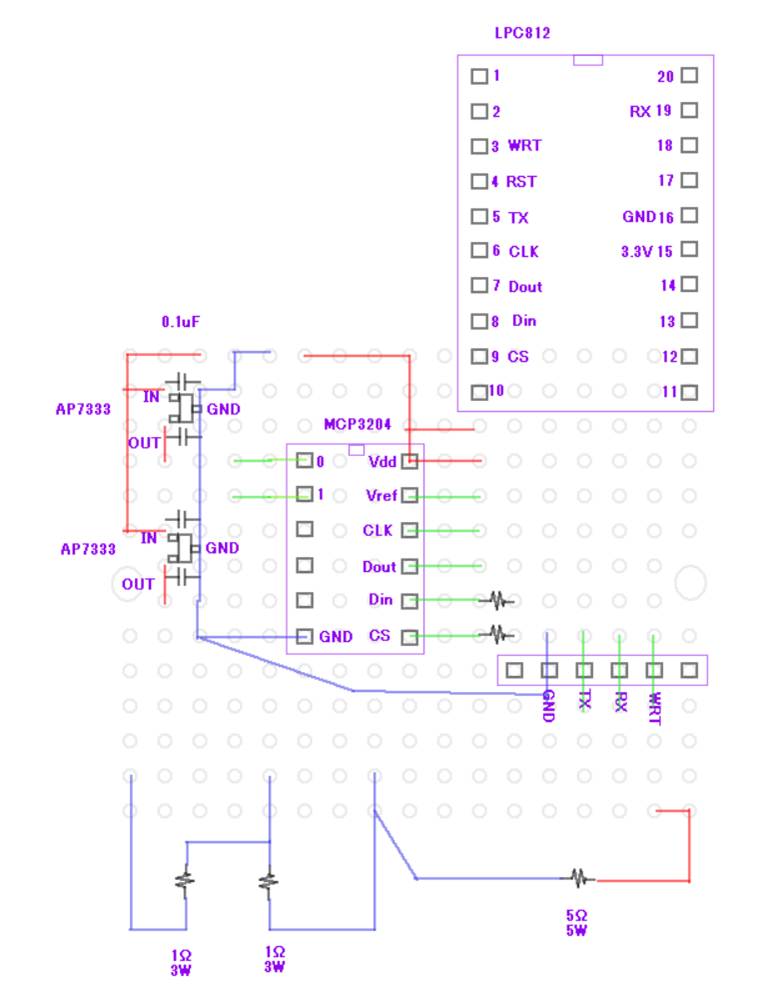

放電の基本回路





































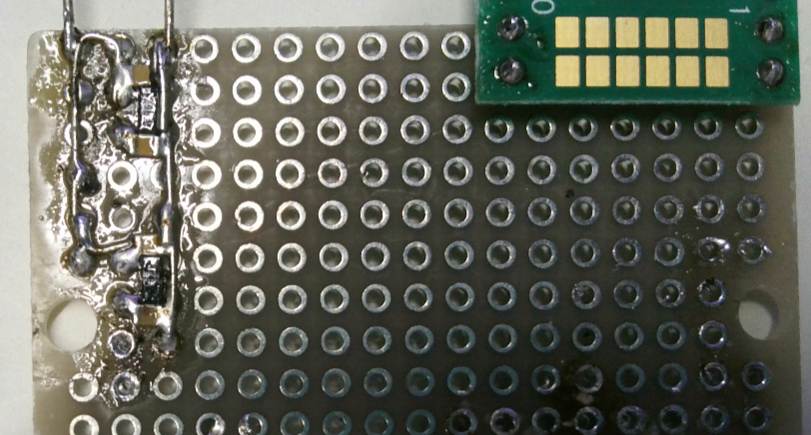

放電回路のテスト

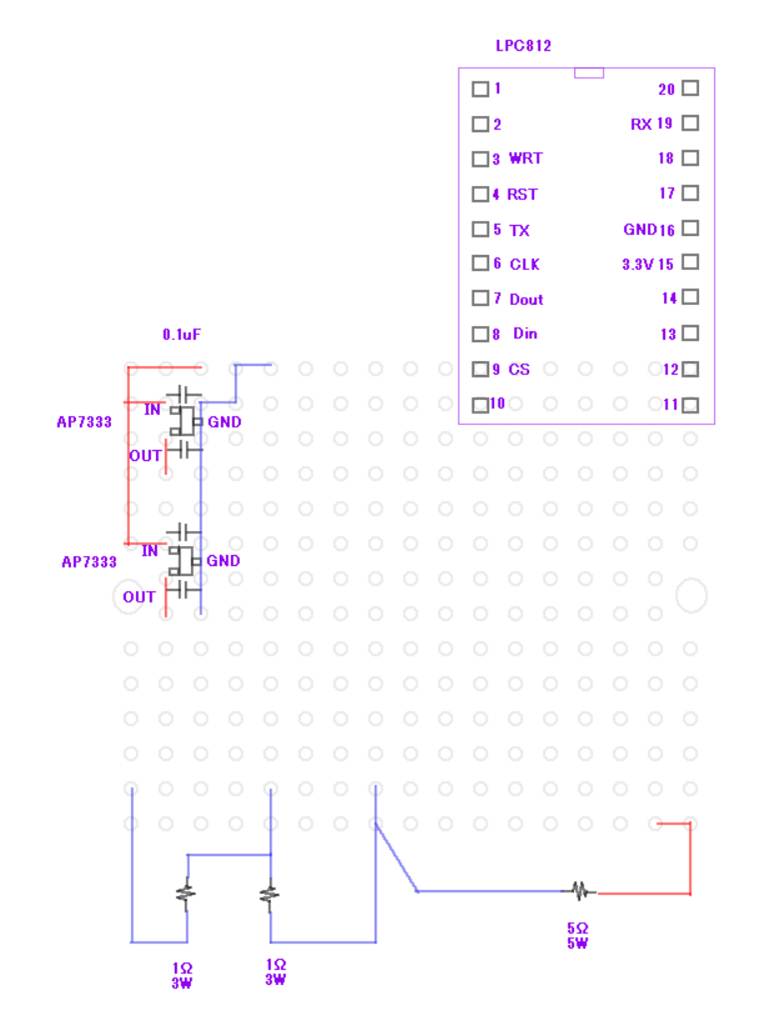

• 放電テストの接続端子を追加します
• 解放電圧 3.976
• 放電開始　3.709  (1/2　1.8545)
• 電圧モニタ　1.418  回路にミスがある可能性あり　半分の電圧が出る予定です
• 電流モニタ　0.051 V  (510 mA)
• テスターでの電流測定　527mA　誤差は大きい気がしますが、回路ミスはないと思われます

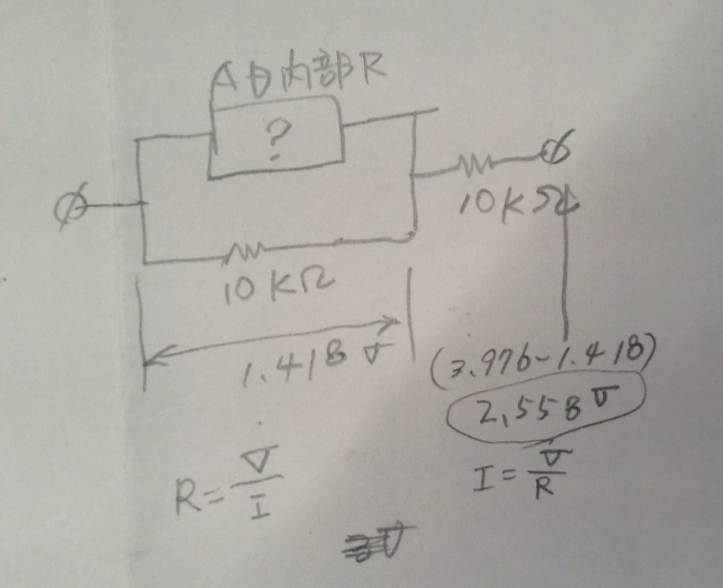

電圧モニタ回路の考察



• AD変換の 0CH をとりはずすと、1.854  1.848  とかなり精度の良い分圧が出来ています
• AD変換の内部抵抗が関係しています



2.558 / 10000 = 0.0003

1.418 / 0.0003 = 4,726.6667

並列で 4.717KΩ



1/R = 1/R2 + 1/R3  ->  1/R3 = 1/R - 1/R2



1/4717 = 0.0002

1/10000=0.0001



0.0002 - 0.0001 = 0.0001

 1/0.0001 = 10,000.0



AD変換の内部抵抗は 10KΩかもしれない

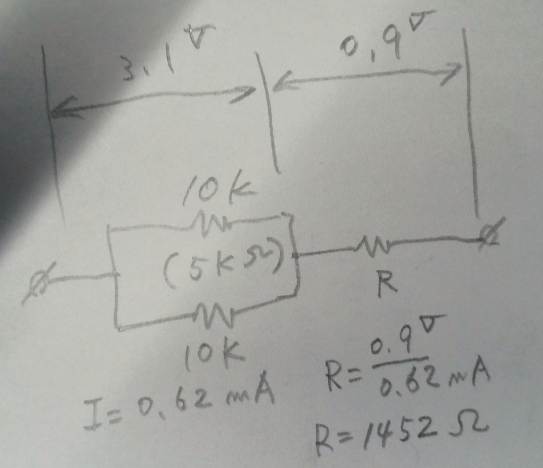

• 方針を変更して、AD変換の 0CH には 3.3V 4095 だから 4Vで 3.1V 程度になる抵抗を接続します
• こうすると、分解能を最大に活用できます　半分に分圧するより効率はよい





根本的なミス



• そもそもAD変換ICに電源を供給せず計測したことがまちがいです
• 電源を供給すると、おそらく内部抵抗は無視できると思われます
• ブレッドボードでいろいろ組み合わせを調査し  100KΩ  47KΩの組み合わせにします

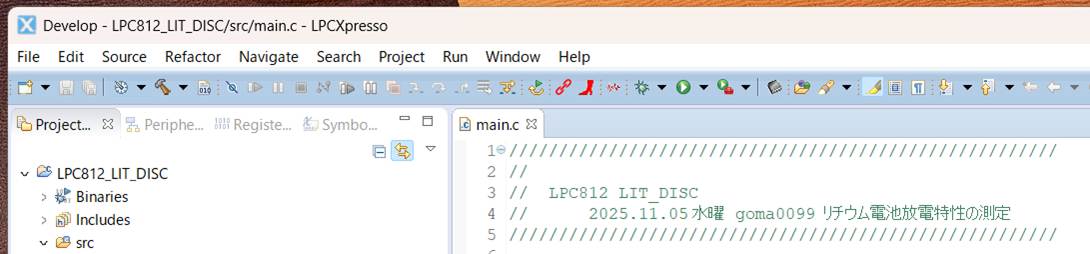

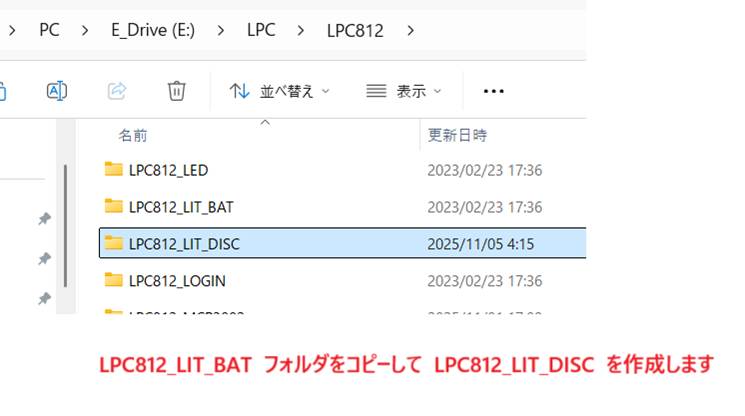

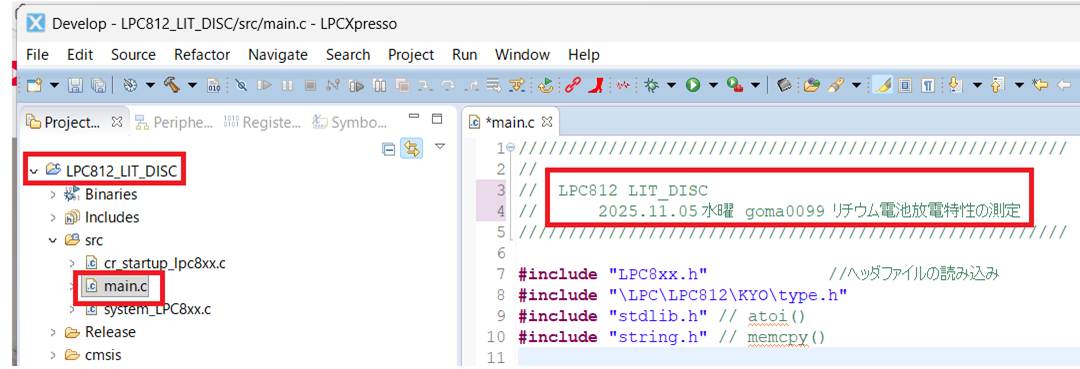

放電測定のプロジェクトを作成ます







モニタ用の初期コード



///////////////////////////////////////////////////////

//

//        LPC812 LIT_DISC

//                2025.11.05 水曜　goma0099  リチウム電池放電特性の測定

///////////////////////////////////////////////////////



#include "LPC8xx.h"            //ヘッダファイルの読み込み

#include "\LPC\LPC812\KYO\type.h"

#include "stdlib.h"        // atoi()

#include "string.h"        // memcpy()



//#include "gpio.h"



//        改造された共用関数を一箇所にまとめて最新がインクルードされるように

#include "\LPC\LPC812\KYO\lpc8xx_uart.h"

#include "\LPC\LPC812\KYO\lpc8xx_uart.c"

#include "\LPC\LPC812\KYO\lpc8xx_i2c.h"

#include "\LPC\LPC812\KYO\lpc8xx_i2c.c"



#include "\LPC\LPC812\KYO\lpc812_kyo.h"

#include "\LPC\lpc_kyo.h"





void SwitchMatrix_Init()

{

    /* Enable SWM clock */

    LPC_SYSCON->SYSAHBCLKCTRL |= (1<<7);



    /* Pin Assign 8 bit Configuration */

    /* U0_TXD */

    /* U0_RXD */

    LPC_SWM->PINASSIGN0 = 0xffff0004UL;

    /* I2C0_SDA */

    LPC_SWM->PINASSIGN7 = 0x11ffffffUL;

    /* I2C0_SCL */

    LPC_SWM->PINASSIGN8 = 0xffffff0dUL;



    /* Pin Assign 1 bit Configuration */

    /* RESET */

    LPC_SWM->PINENABLE0 = 0xffffffbfUL;

}



//                インターバル割り込み関数を msec 待ち時間関数に活用しています

void SysTick_Handler(void)

{

if(--Goma_msec_wait_cnt == 0)

{        NVIC_DisableIRQ(SysTick_IRQn);                // 割り込み無効

}

}



// ばらつき対策のため平均値を計算します

int16_t av_get(int8_t prm_cs_pin,int8_t prm_ch,int8_t prm_av_max)

{

uint32_t i;

uint32_t ad_dat = 0;

uint32_t gokei = 0;

uint32_t av_max = prm_av_max;



if(av_max <= 0) av_max = 1;        // 補正

if(100 < av_max) av_max = 100;



for(i=0 ; i<av_max ; i++)

{

gokei += mcp3208_read(prm_cs_pin,(uint8_t)prm_ch);

wait_sec('m',10);

}

ad_dat = gokei / av_max;



return((uint16_t)ad_dat);

}





int main(void)

{

uint32_t cnt;

uint16_t ad_dat[2];

int8_t cs_pin;                // PIOの定義忘れがあり時間ロスしました

//　忘れ防止の為、明示的にします



    // スイッチ・マトリックス設定

    SwitchMatrix_Init();



    SPI_CLK_pin = 6;

    SPI_SOMI_pin = 7;

    SPI_MOSI_pin = 8;

    cs_pin = 9;



    //ポートの方向決定

    pin_set_output(SPI_CLK_pin);         // MCP3208 CLK

    pin_set_input(SPI_SOMI_pin);        // MCP3208 OUTPUT

    pin_set_output(SPI_MOSI_pin);         // MCP3208 INPUT

    pin_set_output(cs_pin);                 // MCP3208 CS        定義忘れがあり時間ロスしました





    //////////////////////////////////////

    //        周期割り込みの初期化

    //////////////////////////////////////

SystemCoreClockUpdate();

SysTick_Config( SYSTICK_DELAY );

LPC_SYSCON->SYSAHBCLKCTRL |= (1<<6);



    UARTInit(LPC_USART0,115200);   // UART初期化関数( bpsに設定)



    // i2c通信は未使用なので、初期化は省いています



//UART_puts("speed 115200 \r\n");



while(1)

    {

            wait_sec('m',2000);



for(cnt=0 ; cnt<2 ; cnt++)

{

// ばらつきを補正するため 10 回測定して平均します

ad_dat[cnt] = av_get(cs_pin,cnt,10);

}



// 放電対象の電池が未接続の場合はモニタしない

if(100 < ad_dat[0])

{

UART_puts("V=");

UART_putdec(ad_dat[0]);

UART_puts("  ");

UART_puts("A=");

UART_putdec(ad_dat[1]);

UART_puts("\r\n");



}



    }

}

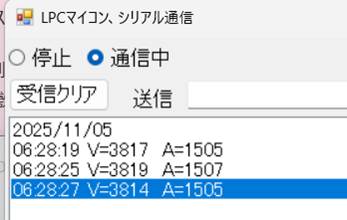

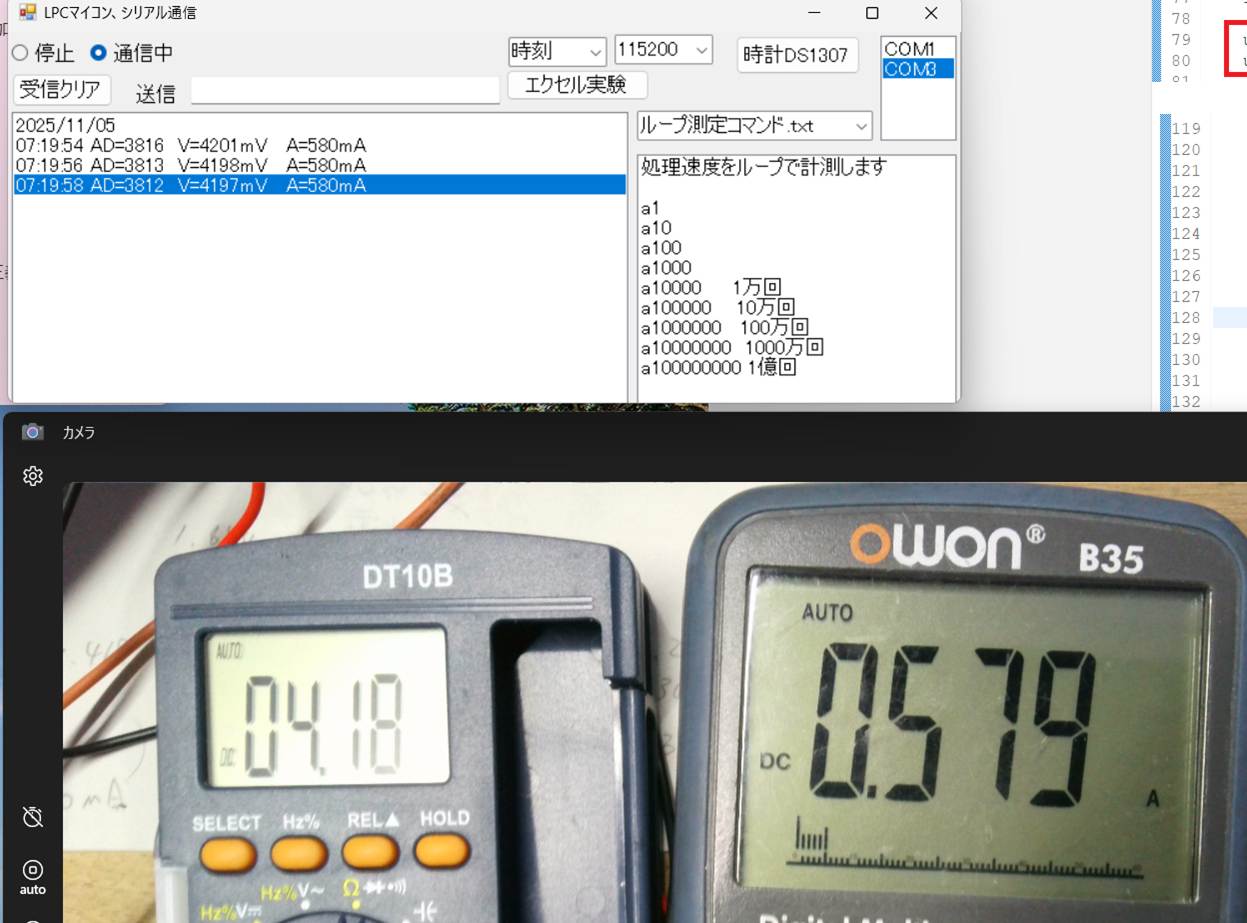

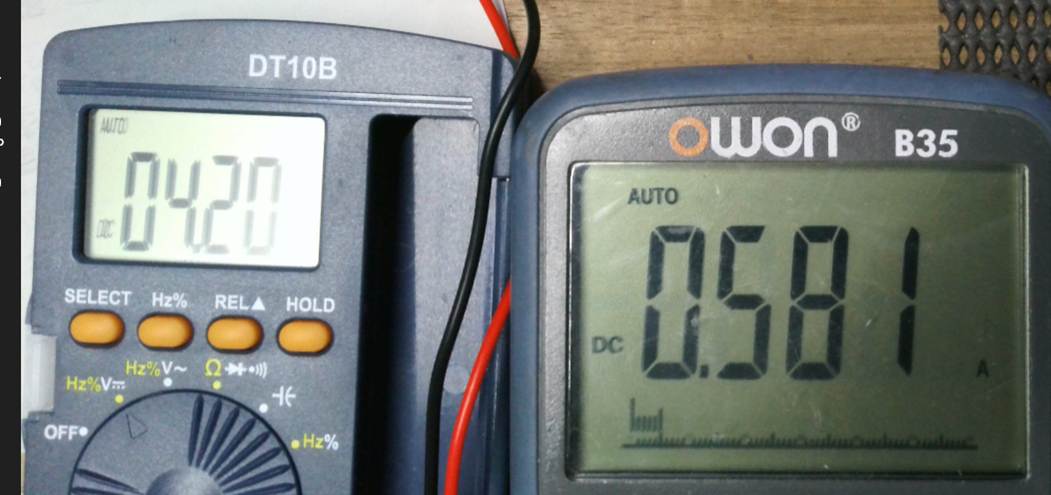

解放電圧4.25 電池のモニタ結果

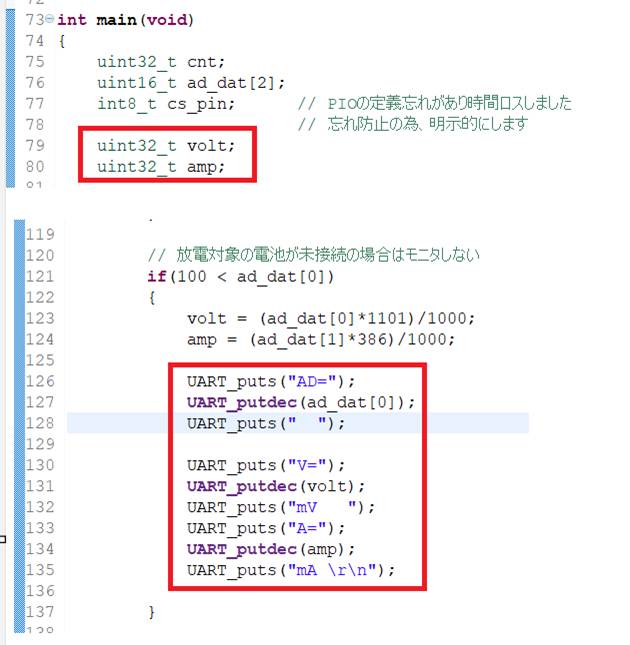

AD変換値から電圧、電流を計算します



4200*1000/3814=1101.2061

V = (AD値 *1101) /1000  mV



581*1000/1505=386.0465

A = (AD値*386)/1000 mA

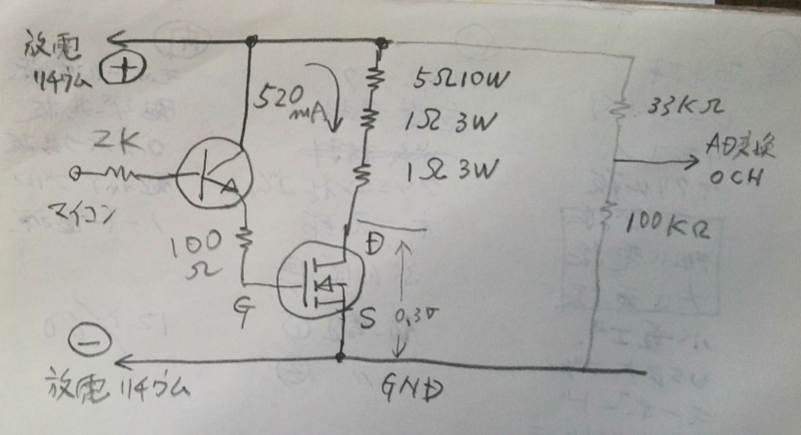

放電タイミングをマイコンから制御します



• これにより解放電圧を測定することが出来ます
• 放電開始の電圧降下を計算することができ、劣化程度を判定できます

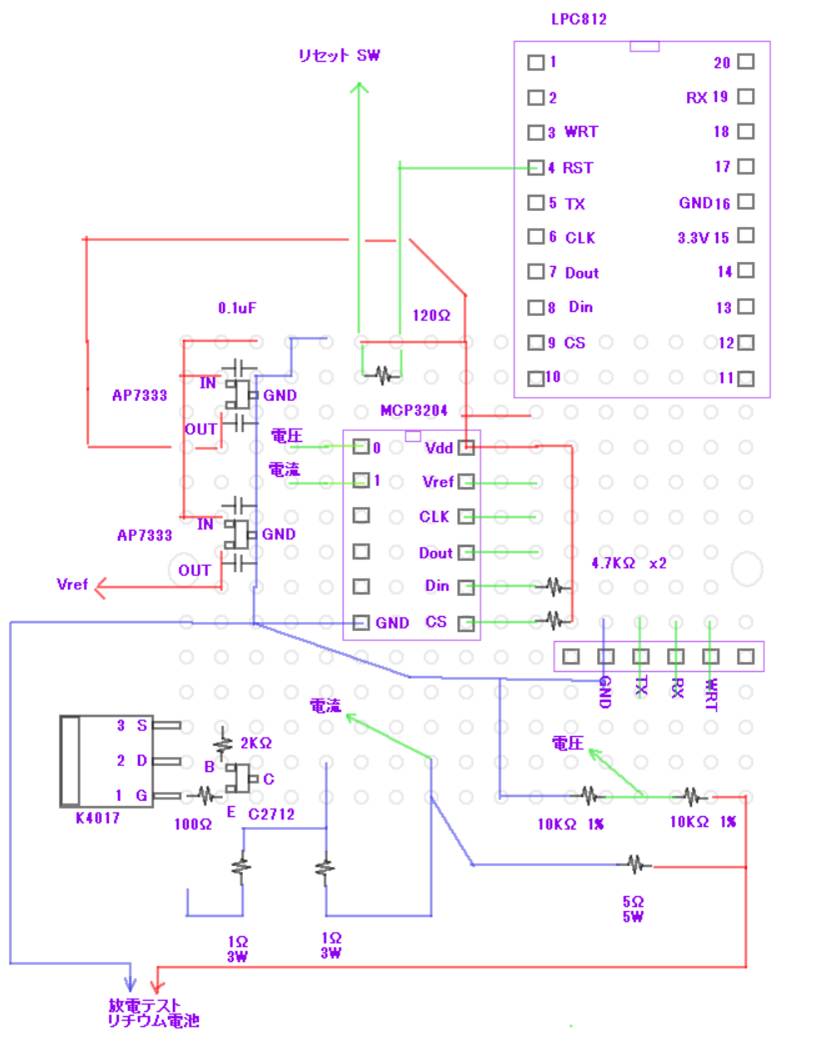

• ON抵抗が低いもので手持ちのデバイス K4017 を利用します

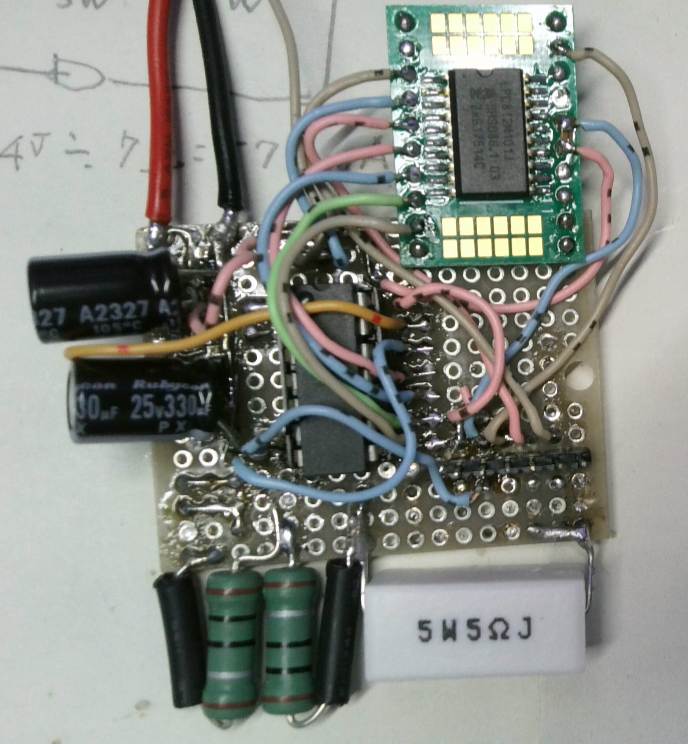

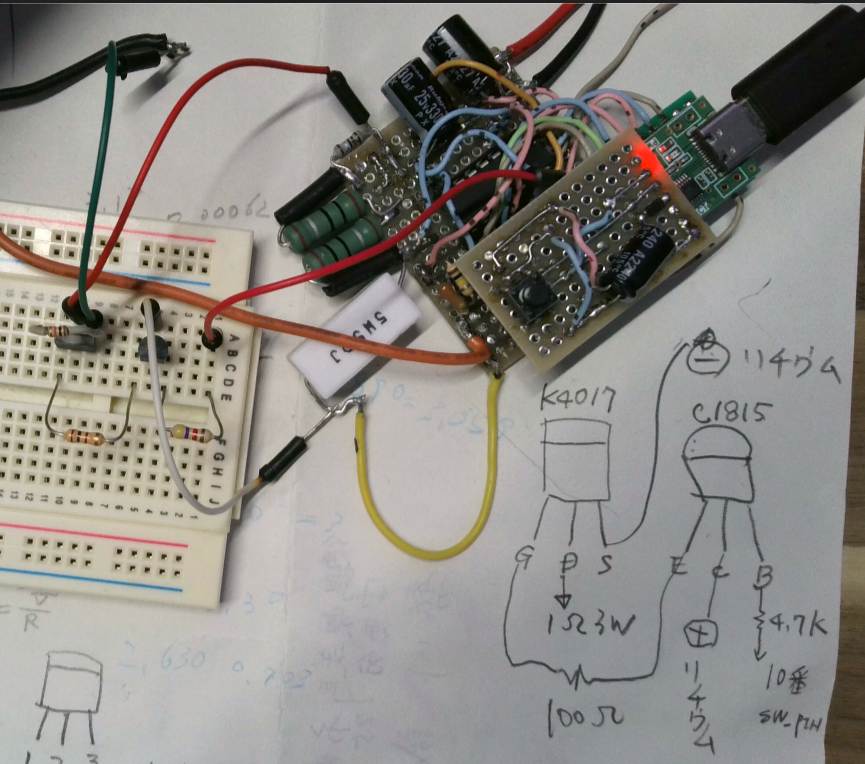

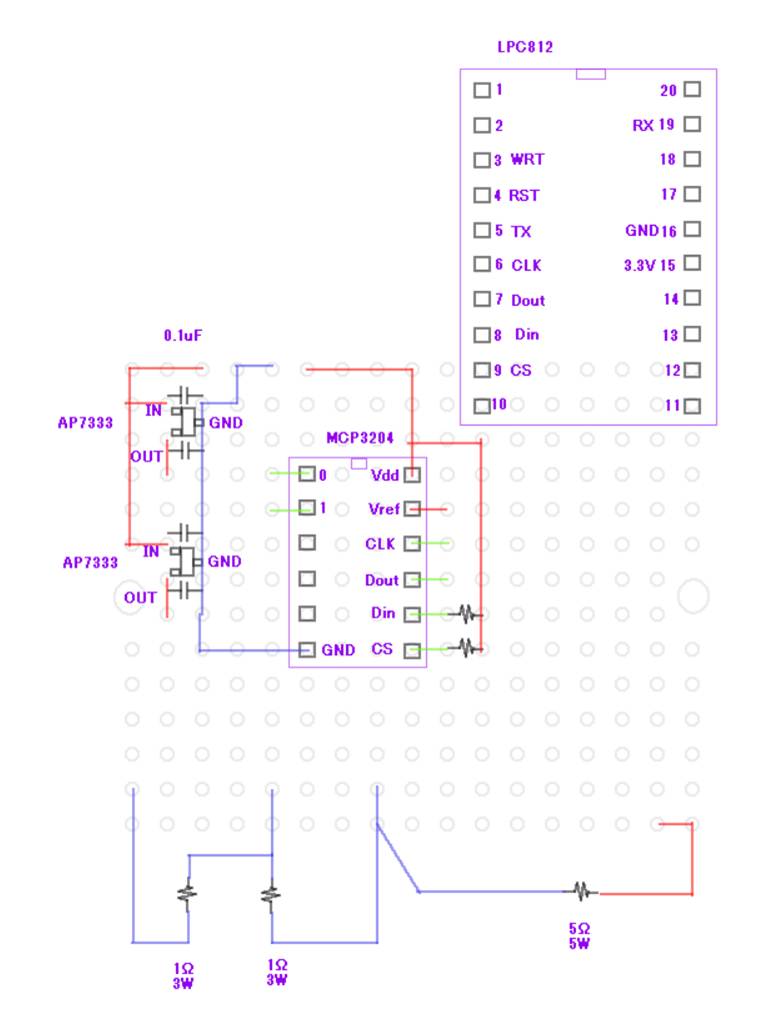

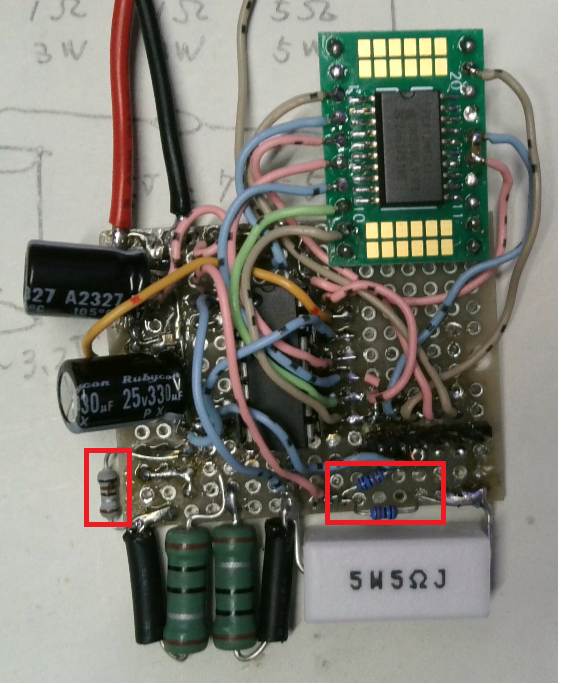

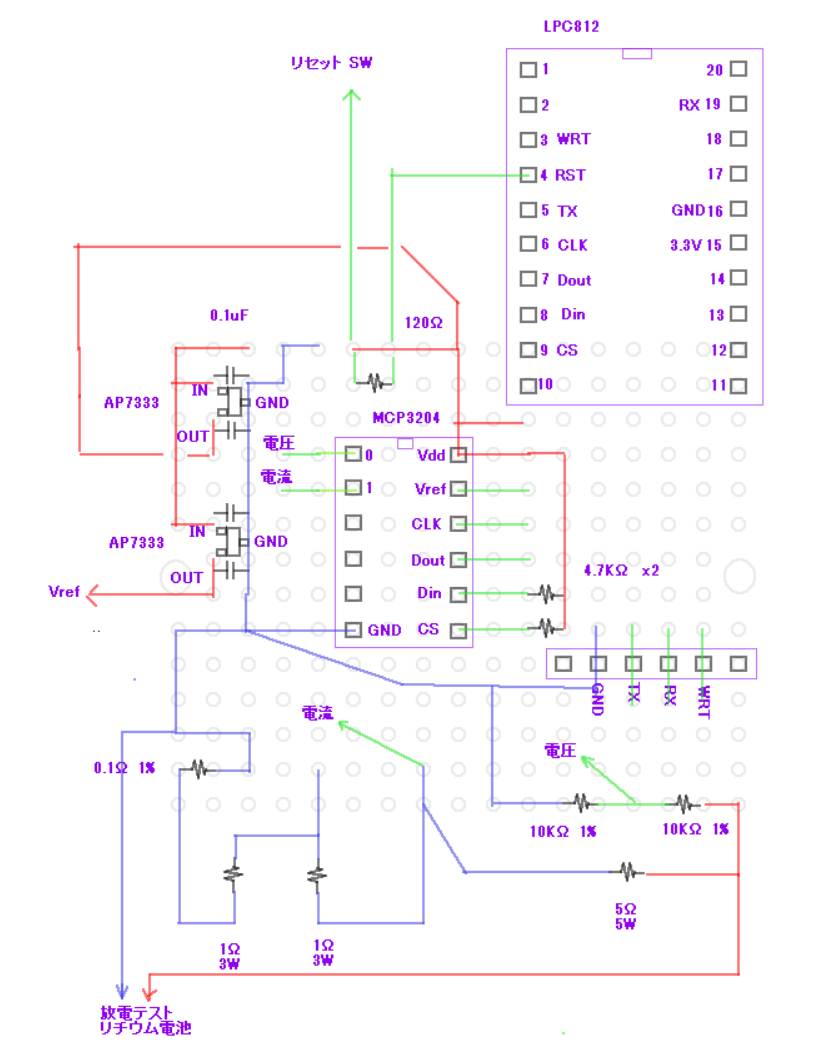

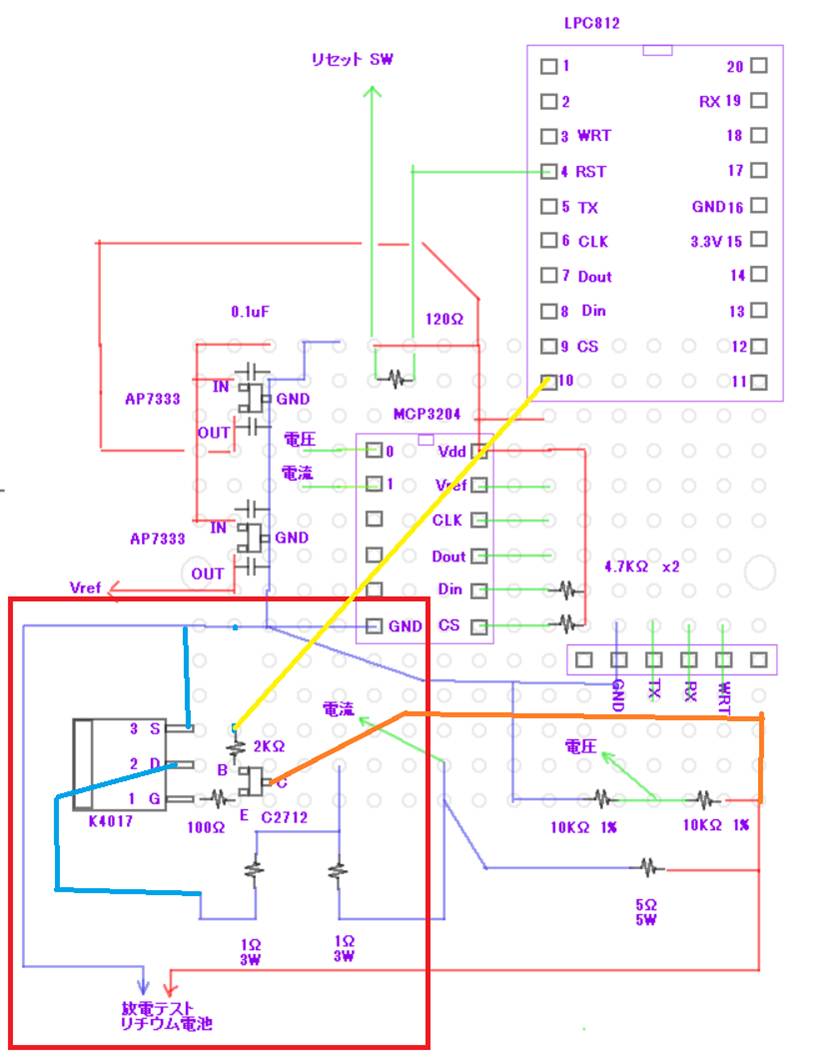

• ブレッドボードの実験回路と実態配線図を書き起こしています
• この定数でK4017の電圧降下は、0.3V 程度であり、カタログより相当悪いです
• 回路構成が悪いのかもしれません
• 電流値の換算は再計算が必要です

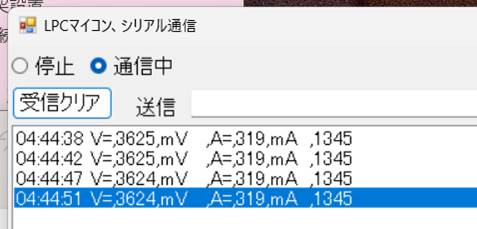

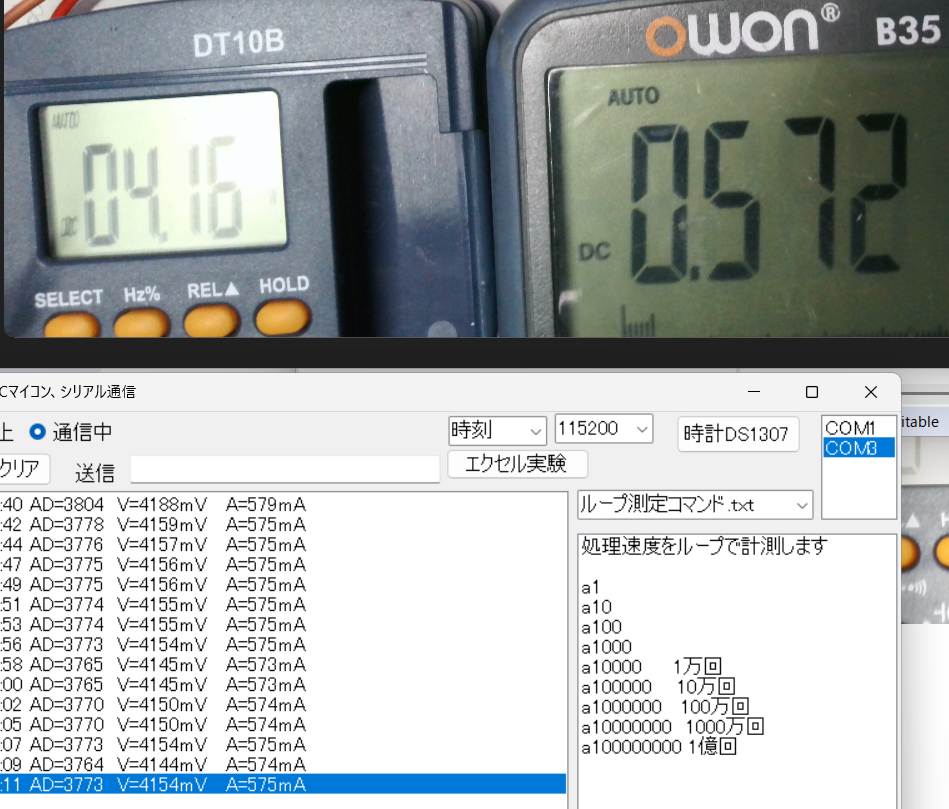

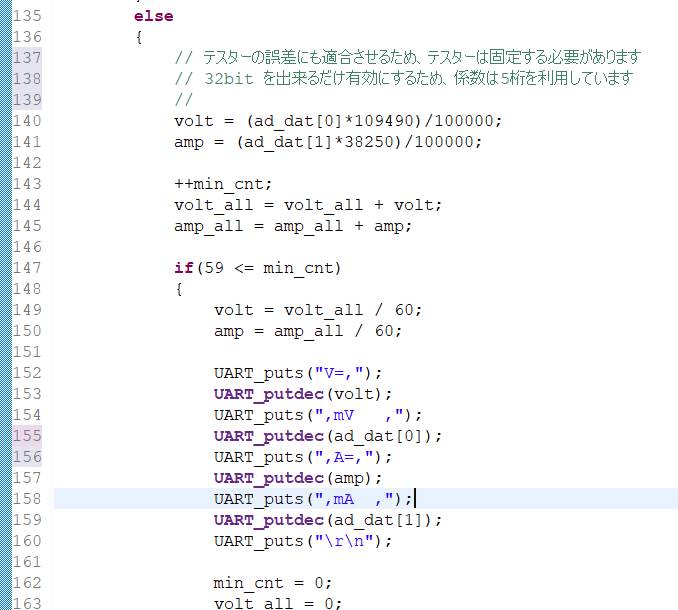

充電開始制御が完成したので、モニタから調整します





           実測        計算値

電流    504mA    319 mA

電圧　3594 mV   3610 mV



下記の換算で、手持ちのB35テスターと適合しました





充電制御回路の為、放電テストの電池を外しても 1733 mV より下がりません



• 放電の最終電圧は、3000 mV にして実験を続行するので、この電圧は問題ありません
• 3000 mV に達するまでの分（正確ではないので後日検討必要）を電池の性能として判定します
• 解放電圧が 3800mV を超えていないと開始しません
• 放電開始後 最初の1分で、電圧低下を測定し、モニタします　劣化具合を知ります



プロジェクトの最新コード





///////////////////////////////////////////////////////

//

//        LPC812 LIT_DISC

//                2025.11.05 水曜　goma0099  リチウム電池放電特性の測定

///////////////////////////////////////////////////////



#include "LPC8xx.h"            //ヘッダファイルの読み込み

#include "\LPC\LPC812\KYO\type.h"

#include "stdlib.h"        // atoi()

#include "string.h"        // memcpy()



//#include "gpio.h"



//        改造された共用関数を一箇所にまとめて最新がインクルードされるように

#include "\LPC\LPC812\KYO\lpc8xx_uart.h"

#include "\LPC\LPC812\KYO\lpc8xx_uart.c"

#include "\LPC\LPC812\KYO\lpc8xx_i2c.h"

#include "\LPC\LPC812\KYO\lpc8xx_i2c.c"



#include "\LPC\LPC812\KYO\lpc812_kyo.h"

#include "\LPC\lpc_kyo.h"





void SwitchMatrix_Init()

{

    /* Enable SWM clock */

    LPC_SYSCON->SYSAHBCLKCTRL |= (1<<7);



    /* Pin Assign 8 bit Configuration */

    /* U0_TXD */

    /* U0_RXD */

    LPC_SWM->PINASSIGN0 = 0xffff0004UL;

    /* I2C0_SDA */

    LPC_SWM->PINASSIGN7 = 0x11ffffffUL;

    /* I2C0_SCL */

    LPC_SWM->PINASSIGN8 = 0xffffff0dUL;



    /* Pin Assign 1 bit Configuration */

    /* RESET */

    LPC_SWM->PINENABLE0 = 0xffffffbfUL;

}



//                インターバル割り込み関数を msec 待ち時間関数に活用しています

void SysTick_Handler(void)

{

if(--Goma_msec_wait_cnt == 0)

{        NVIC_DisableIRQ(SysTick_IRQn);                // 割り込み無効

}

}



// ばらつき対策のため平均値を計算します

int16_t av_get(int8_t prm_cs_pin,int8_t prm_ch,int8_t prm_av_max)

{

uint32_t i;

uint32_t ad_dat = 0;

uint32_t gokei = 0;

uint32_t av_max = prm_av_max;



if(av_max <= 0) av_max = 1;        // 補正

if(100 < av_max) av_max = 100;



for(i=0 ; i<av_max ; i++)

{

gokei += mcp3208_read(prm_cs_pin,(uint8_t)prm_ch);

wait_sec('m',5);

}

ad_dat = gokei / av_max;



return((uint16_t)ad_dat);

}



uint32_t mon_dsp(

uint32_t prm_volt_all,

uint32_t prm_amp_all,

uint32_t prm_volt_dat_all,

uint32_t prm_amp_dat_all

)

{

uint32_t volt;

uint32_t amp;

uint32_t volt_dat;

uint32_t amp_dat;



volt = prm_volt_all / 60;

amp = prm_amp_all / 60;



volt_dat = prm_volt_dat_all / 60;

amp_dat = prm_amp_dat_all / 60;



UART_puts("V=,");

UART_putdec(volt);

UART_puts(",mV   ,");

UART_putdec(volt_dat);

UART_puts(",A=,");

UART_putdec(amp);

UART_puts(",mA  ,");

UART_putdec(amp_dat);

UART_puts("\r\n");



return(volt);

}





int main(void)

{

uint16_t ad_dat[2];

uint8_t cs_pin;                // PIOの定義忘れがあり時間ロスしました

//　忘れ防止の為、明示的にします

uint8_t        sw_pin;

uint32_t i;

uint32_t volt;

uint32_t amp;

uint32_t min_cnt;

uint32_t volt_all;

uint32_t amp_all;

uint32_t volt_dat_all;

uint32_t amp_dat_all;

uint32_t volt_end;                // 放電終了判定

uint32_t volt_start;        // 放電開始基準

uint32_t volt_open;                // 解放電圧保持

uint32_t disc_cnt;                // 放電持続カウンター

uint8_t disc_mod;        // 0:放電前(解放電圧)　1:放電開始 2:放電終了



    // スイッチ・マトリックス設定

    SwitchMatrix_Init();



    SPI_CLK_pin = 6;

    SPI_SOMI_pin = 7;

    SPI_MOSI_pin = 8;

    cs_pin = 9;

    sw_pin = 10;



    //ポートの方向決定

    pin_set_output(SPI_CLK_pin);         // MCP3208 CLK

    pin_set_input(SPI_SOMI_pin);        // MCP3208 OUTPUT

    pin_set_output(SPI_MOSI_pin);         // MCP3208 INPUT

    pin_set_output(cs_pin);                 // MCP3208 CS        定義忘れがあり時間ロスしました

    pin_set_output(sw_pin);



    //////////////////////////////////////

    //        周期割り込みの初期化

    //////////////////////////////////////

SystemCoreClockUpdate();

SysTick_Config( SYSTICK_DELAY );

LPC_SYSCON->SYSAHBCLKCTRL |= (1<<6);



    UARTInit(LPC_USART0,115200);   // UART初期化関数( bpsに設定)



    // i2c通信は未使用なので、初期化は省いています



//UART_puts("speed 115200 \r\n");



pin_out(sw_pin,0,'m',0);        // 放電制御OFF



volt_end = 3000;                // 放電最終電圧

volt_start = 3800;                // 放電開始基準　解放電圧がこれ以上で放電開始します



    disc_mod = 0;



while(1)

    {

ad_dat[0] = av_get(cs_pin,0,3);                // 電圧

ad_dat[1] = av_get(cs_pin,1,3);                // 電流



// テスターの誤差にも適合させるため、テスターは固定する必要があります

// 32bit を出来るだけ有効にするため、係数は5桁を利用しています

// この定数は、この電子回路にだけ特化されます　新しい回路では別の調整が必要です



volt = (ad_dat[0]*109490)/100000;

amp = (ad_dat[1]*38250)/100000;



switch(disc_mod)

{

case 0:                // 放電前

            wait_sec('m',960);        // 通常周期

            //UART_putdec(volt);

            //UART_puts("\r\n");



if(volt_start <= volt)

{

UART_puts("Start Dischage \r\n");

volt_open = volt;        // 解放電圧記録



disc_cnt = 0;



min_cnt = 0;

    volt_all = amp_all = 0;

    volt_dat_all = amp_dat_all = 0;



disc_mod = 1;

            pin_out(sw_pin,1,'m',0);        // 放電制御ON

}

break;

case 1:                // 放電開始

            wait_sec('m',960);        // 通常周期

++min_cnt;

volt_all = volt_all + volt;

amp_all = amp_all + amp;

volt_dat_all = volt_dat_all + ad_dat[0];

amp_dat_all = amp_dat_all + ad_dat[0];



if(59 <= min_cnt)

{

++min_cnt;

++disc_cnt;



i = mon_dsp(volt_all,amp_all,volt_dat_all,amp_dat_all);                // 1分モニタ



if(i < volt_end)

{

UART_puts("Dischage min max =,");

            UART_putdec(disc_cnt);

            UART_puts("\r\n");



            disc_mod = 2;

            pin_out(sw_pin,0,'m',0);        // 放電制御OFF

}





    // 最初の1分

    if(disc_cnt == 1)

    {

            i = volt_open - (volt_all / 60);

            UART_puts("Farst Drop Volt =");

            UART_putdec(i);

            UART_puts(" mV \r\n");

    }



min_cnt = 0;

    volt_all = amp_all = 0;

    volt_dat_all = amp_dat_all = 0;

}



break;

case 2:                // 放電終了

            wait_sec('m',960);        // 通常周期



            if(volt < 2000)

            {

                    // 電池が取り外されたと判断し、モードを初期化します

                    disc_mod = 0;

            }

break;

}



    }

}

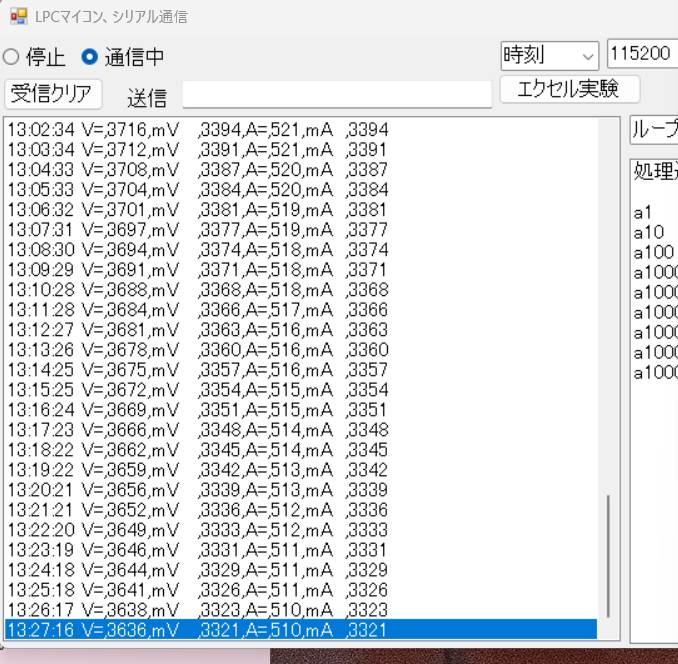

実験途中のモニタ画面と考察





• 終了電圧 3V は低すぎるかもしれません
• 結果がわかるまで時間が長いのも　非効率です
• これから実験を繰り返し、何ボルトまでモニタしたら、電池性能を判定できるかデータを集めます

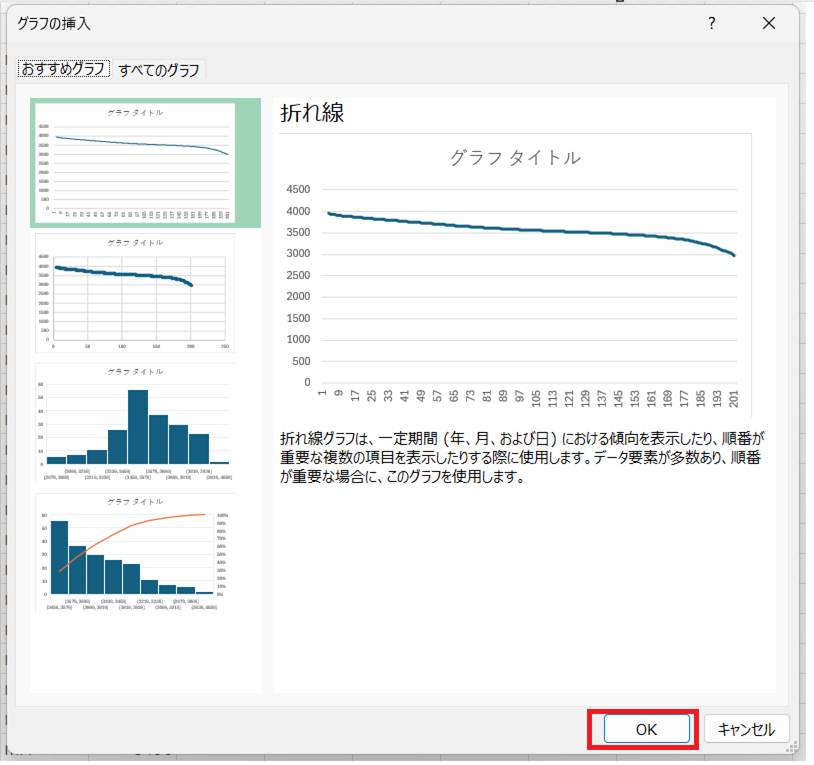

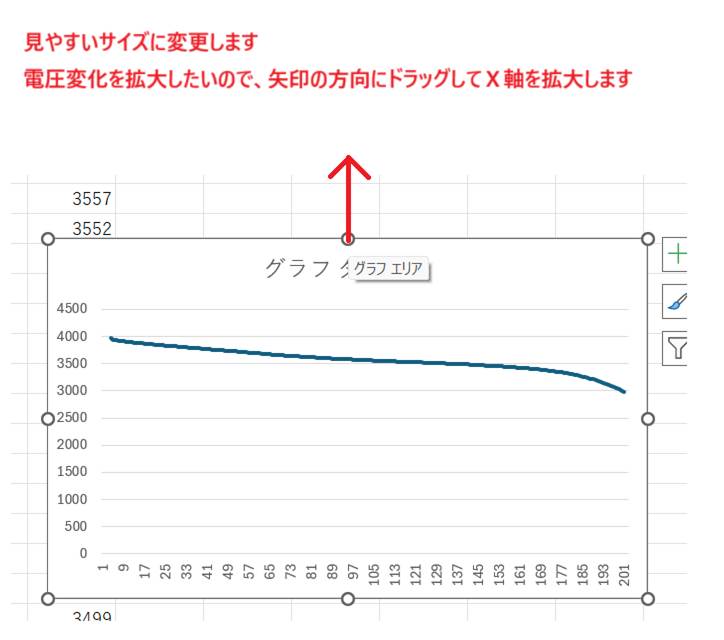

• また、モニタ結果をテキストファイルに出力する機能を追加し、グラフ化できるようにします



テストを継続する前に、通信モニタプログラムを改造します



goma0099.com/PDF/G3012a_pc_lpc_micon_uart_part_2.htm



• テキストファイル名の時分の間のハイフンは取り除きます
• 上記ホームページの記事は最新でないかもしれません

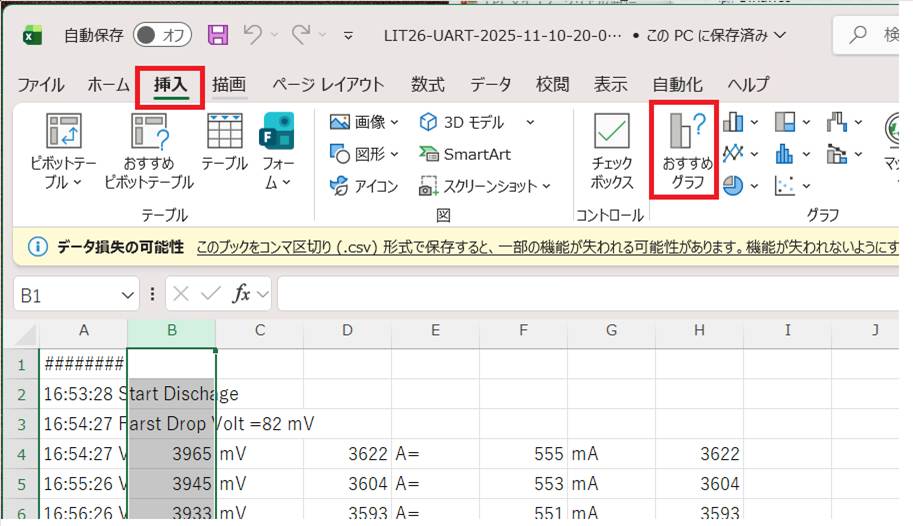

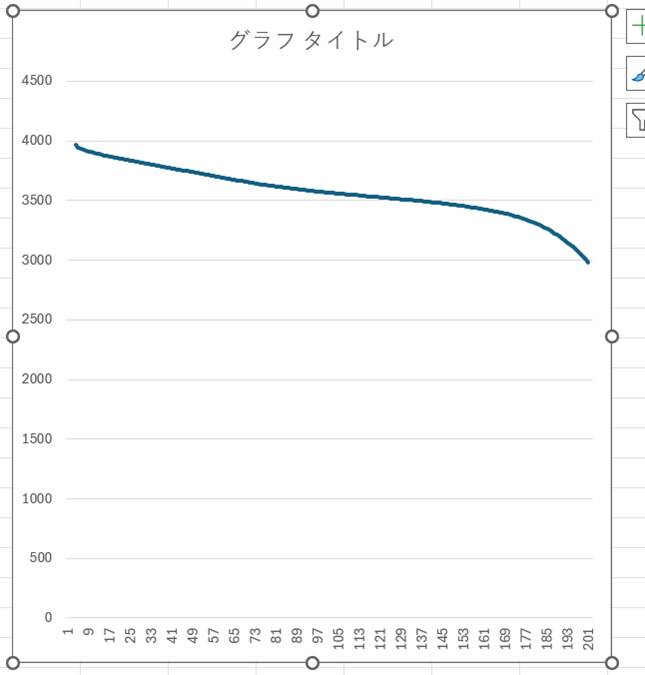

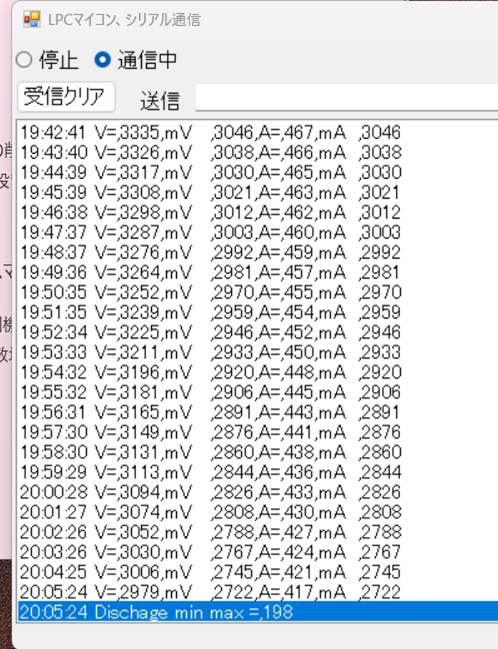

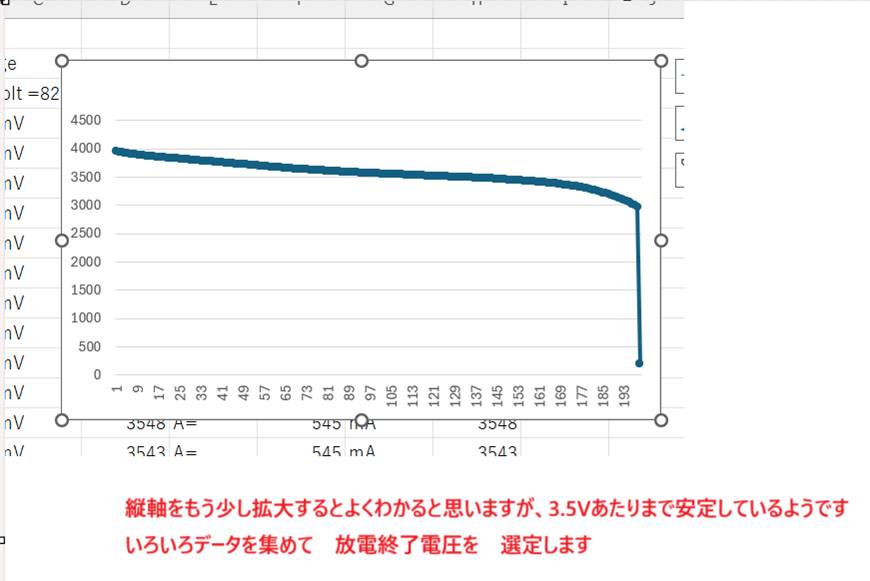

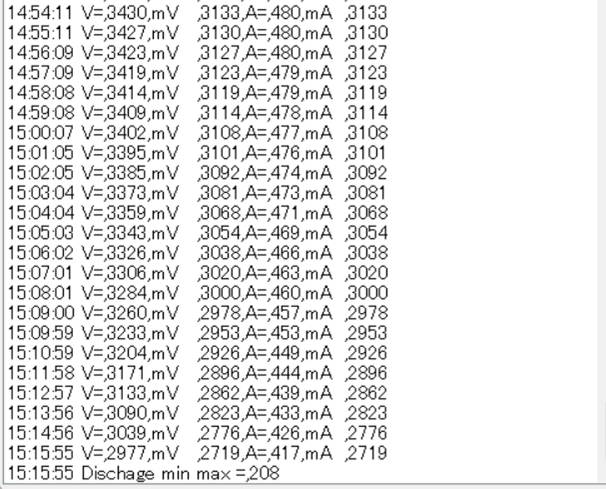

管理番号 38 のリチウム電池



• 208分　3時間28分
• 3.3V 移行は急激に電圧が低下します
• 放電終了後静置した解放電圧　3.098 V







管理番号 26 番のリチウム電池







スイッチング 素子 K4017 の電圧降下を改善する



• 放電初期には 0.08V 内部抵抗 0.16Ωとまあまあの性能ですが、欲張ってもっと下げられるか検討します
• ゲートの電圧を高める試みのため、マイコン側の 8Vを使ってみます
• 8Vをレギュレータで 3.3Vに降圧しています
• 回路が壊れませんように　なむなむ
• まったく効果がないので、戻します

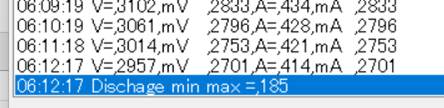

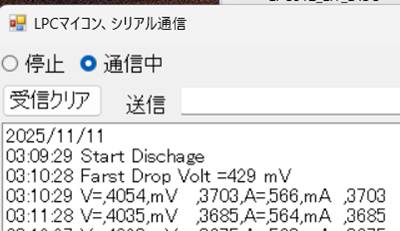

管理番号 13番



• 3年静置後の解放電圧 3.777V
• 持続 185 分　初期電圧低下 429 mV

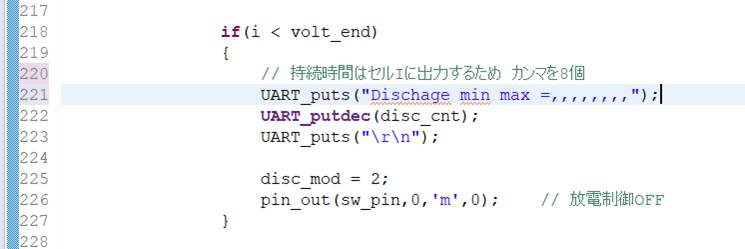

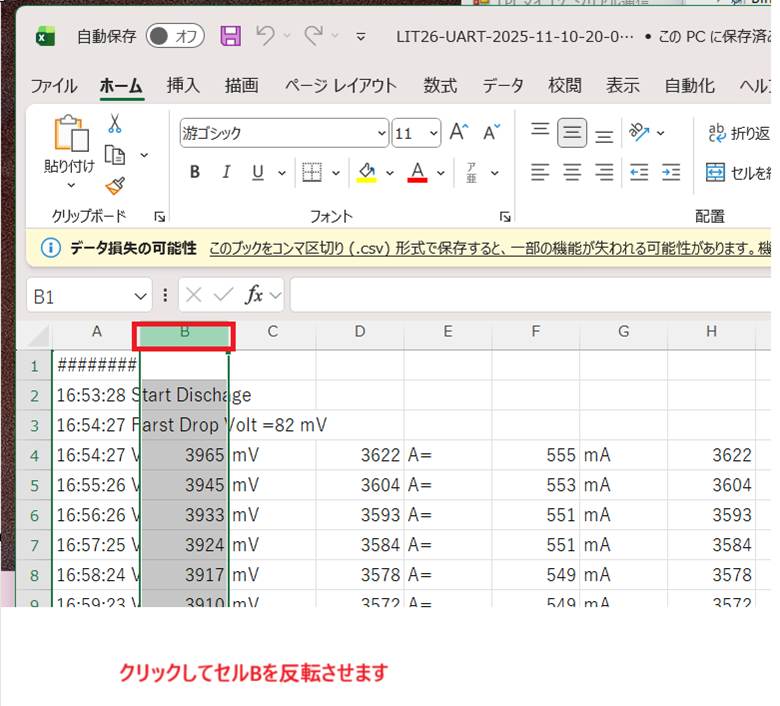

マイコンのモニタ書式の変更



• 持続時間の出力がグラフ化したい電圧とは違うセルにしたい
