G2019_74HC165_PIO増設

20241214

10:13

G2019_lpc812_74HC165_pio_exp_report

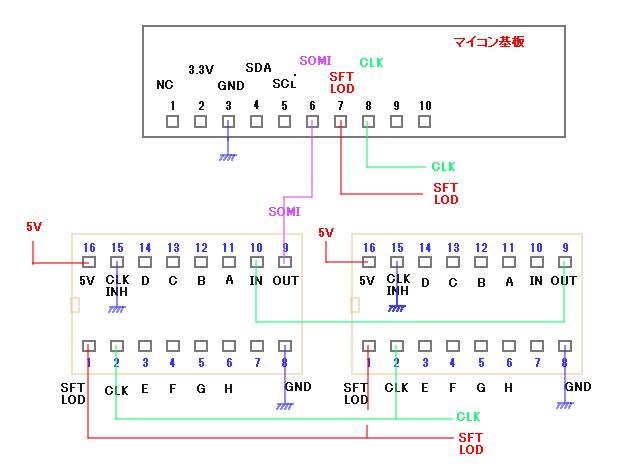

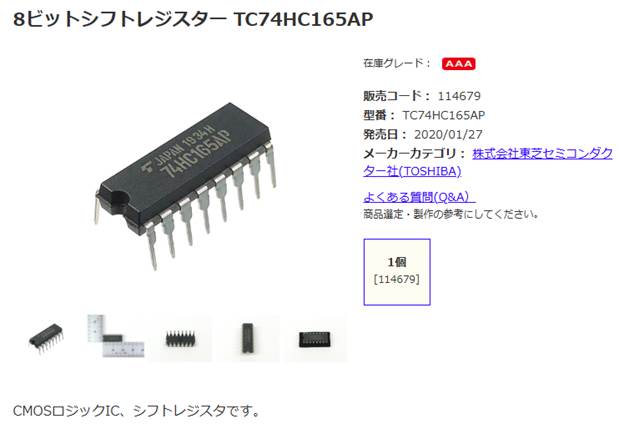

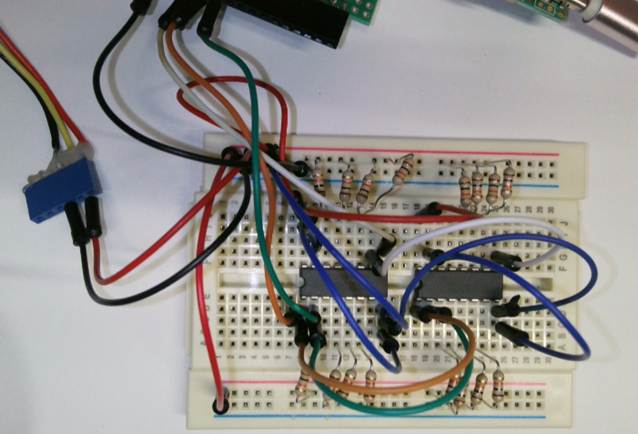

8ビットシフトレジスター TC74HC165AP: 半導体 秋月電子通商-電子部品・ネット通販





















メインプロジェクトの修正を説明します

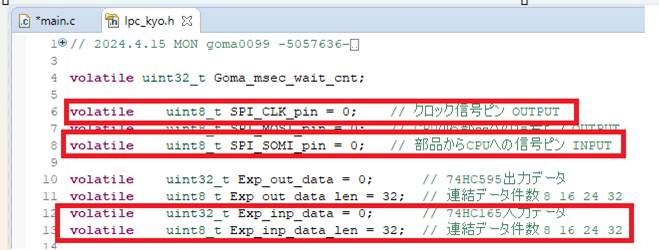

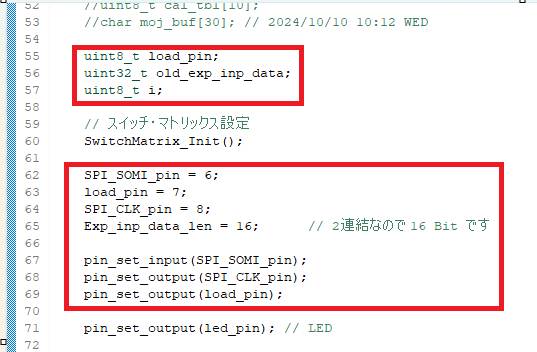

uint8_t load_pin;

uint32_t old_exp_inp_data;

uint8_t i;



           SPI_SOMI_pin = 6;

           load_pin = 7;

           SPI_CLK_pin = 8;

           Exp_inp_data_len = 16;                // 2連結なので 16 Bit です



           pin_set_input(SPI_SOMI_pin);

           pin_set_output(SPI_CLK_pin);

           pin_set_output(load_pin);

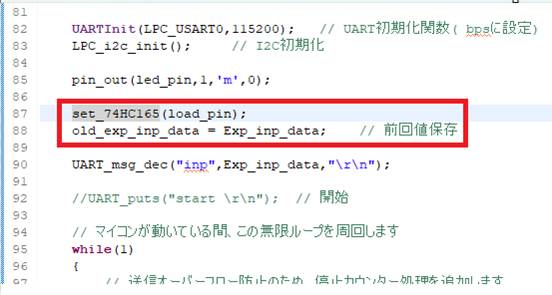

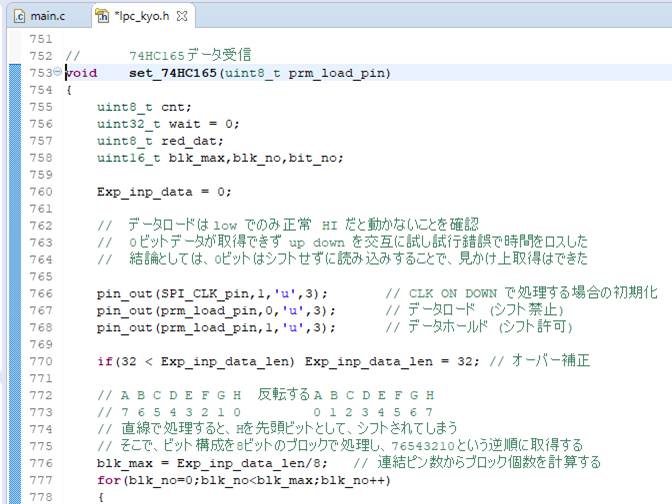

    set_74HC165(load_pin);

    old_exp_inp_data = Exp_inp_data;        // 前回値保存



    UART_msg_dec("inp",Exp_inp_data,"\r\n");

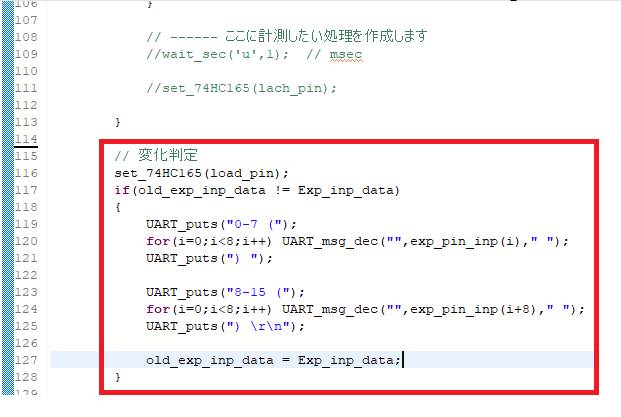

// 変化判定

set_74HC165(load_pin);

if(old_exp_inp_data != Exp_inp_data)

{

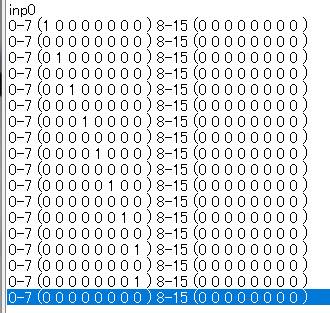

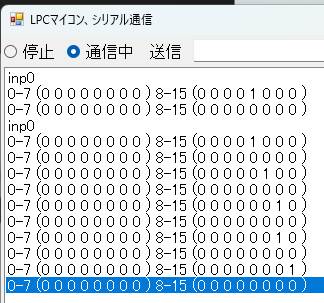

UART_puts("0-7 (");

for(i=0;i<8;i++) UART_msg_dec("",exp_pin_inp(i)," ");

UART_puts(") ");



UART_puts("8-15 (");

for(i=0;i<8;i++) UART_msg_dec("",exp_pin_inp(i+8)," ");

UART_puts(") \r\n");



old_exp_inp_data = Exp_inp_data;

}

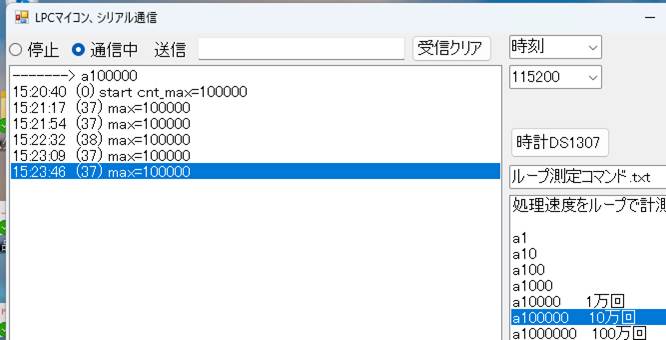

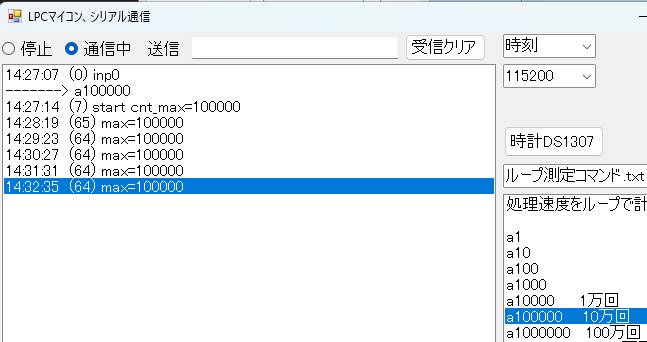

速度を測定します

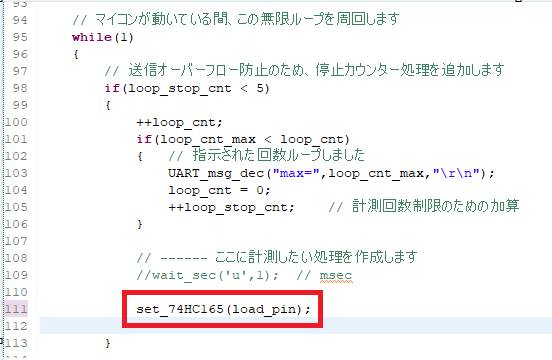

                    set_74HC165(load_pin);
