<p style='margin:0mm'><span lang=EN-US style='font-size:20.0pt;font-family:
游ゴシック'>G2018_74HC595_PIO</span><span style='font-size:20.0pt;font-family:游ゴシック'>増設</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:10.0pt;font-family:
游ゴシック;color:#767676'>2024</span><span style='font-size:10.0pt;font-family:游ゴシック;
color:#767676'>年<span lang=EN-US>12</span>月<span lang=EN-US>12</span>日</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:10.0pt;font-family:
游ゴシック;color:#767676'>22:44</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>G2018_lpc812_74HC595_pio_exp_report</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US><a
href="https://akizukidenshi.com/catalog/g/g114053/"><span style='font-size:
11.0pt;font-family:游ゴシック'>8</span><span lang=EN-US style='font-size:11.0pt;
font-family:游ゴシック'><span lang=EN-US>ビットシフトレジスター U74HC595AG-D16-T: </span></span><span
lang=EN-US style='font-size:11.0pt;font-family:游ゴシック'><span lang=EN-US>半導体</span></span><span
lang=EN-US style='font-size:11.0pt;font-family:游ゴシック'><span lang=EN-US> </span></span><span
lang=EN-US style='font-size:11.0pt;font-family:游ゴシック'><span lang=EN-US>秋月電子通商-</span></span><span
lang=EN-US style='font-size:11.0pt;font-family:游ゴシック'><span lang=EN-US>電子部品・ネット通販</span></span></a></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=617 height=384 id="図 1"
src="G2018_lpc812_74HC595_pio_exp_report.files/image001.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=398 height=127 id="図 2"
src="G2018_lpc812_74HC595_pio_exp_report.files/image002.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=616 height=535 id="図 3"
src="G2018_lpc812_74HC595_pio_exp_report.files/image003.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<ul style='margin-top:0mm' type=disc>
 <li class=MsoNormal style='vertical-align:middle'><span lang=EN-US
     style='font-size:11.0pt;font-family:游ゴシック'>2</span><span style='font-size:
     11.0pt;font-family:游ゴシック'>連結　<span lang=EN-US>16Bit </span>の増設で説明します</span></li>
 <li class=MsoNormal style='vertical-align:middle'><span style='font-size:11.0pt;
     font-family:游ゴシック'>ピンの記号は、わかりやすいつもりで、書き換えしています</span></li>
 <li class=MsoNormal style='vertical-align:middle'><span lang=EN-US
     style='font-size:11.0pt;font-family:游ゴシック'>MOSI  </span><span
     style='font-size:11.0pt;font-family:游ゴシック'>マスターアウト、スレーブイン</span></li>
 <li class=MsoNormal style='vertical-align:middle'><span style='font-size:11.0pt;
     font-family:游ゴシック'>マイコン側が出力、<span lang=EN-US>595</span>側が入力</span></li>
 <li class=MsoNormal style='vertical-align:middle'><span style='font-size:11.0pt;
     font-family:游ゴシック'>マイコン側を主観にして、単に出力<span lang=EN-US> OUT </span>と表記する場合もあります</span></li>
 <li class=MsoNormal style='vertical-align:middle'><span lang=EN-US
     style='font-size:11.0pt;font-family:游ゴシック'>CLK  </span><span
     style='font-size:11.0pt;font-family:游ゴシック'>ビットを送り出す、クロックを省略しています</span></li>
 <li class=MsoNormal style='vertical-align:middle'><span lang=EN-US
     style='font-size:11.0pt;font-family:游ゴシック'>Lach  1:</span><span
     style='font-size:11.0pt;font-family:游ゴシック'>ビットの読み込み　<span lang=EN-US>0:</span>ビットの保持</span></li>
</ul>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=638 height=443 id="図 4"
src="G2018_lpc812_74HC595_pio_exp_report.files/image004.jpg"></span></p>

<ul style='margin-top:0mm' type=disc>
 <li class=MsoNormal style='vertical-align:middle'><span lang=EN-US
     style='font-size:11.0pt;font-family:游ゴシック'>CLK MOSI </span><span
     style='font-size:11.0pt;font-family:游ゴシック'>は<span lang=EN-US> 74HC165 </span>や他の<span
     lang=EN-US> SPI </span>通信と共用するので、グローバル変数にしています</span></li>
 <li class=MsoNormal style='vertical-align:middle'><span lang=EN-US
     style='font-size:11.0pt;font-family:游ゴシック'>Lach </span><span
     style='font-size:11.0pt;font-family:游ゴシック'>は<span lang=EN-US> 74HC595 </span>に特有の信号なので、自動変数にしています</span></li>
 <li class=MsoNormal style='vertical-align:middle'><span style='font-size:11.0pt;
     font-family:游ゴシック'>パラメータとして与えるのは<span lang=EN-US> Lach</span>ピンの番号のみです</span></li>
</ul>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=698 height=477 id="図 5"
src="G2018_lpc812_74HC595_pio_exp_report.files/image005.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<ul style='margin-top:0mm' type=disc>

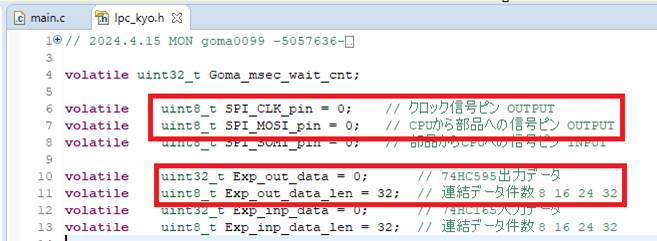

 <li class=MsoNormal style='vertical-align:middle'><span style='font-size:11.0pt;
     font-family:游ゴシック'>グローバル変数の定義内容です</span></li>
 <li class=MsoNormal style='vertical-align:middle'><span style='font-size:11.0pt;
     font-family:游ゴシック'>ここは変更しないでください</span></li>
</ul>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=657 height=241 id="図 6"
src="G2018_lpc812_74HC595_pio_exp_report.files/image006.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<ul style='margin-top:0mm' type=disc>
 <li class=MsoNormal style='vertical-align:middle'><span style='font-size:11.0pt;
     font-family:游ゴシック'>複数の<span lang=EN-US>CPU</span>で共用できる関数です</span></li>
</ul>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=675 height=416 id="図 7"
src="G2018_lpc812_74HC595_pio_exp_report.files/image007.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span style='font-size:11.0pt;font-family:游ゴシック;
background:aqua'>プロジェクトコードの編集を説明します</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<ul style='margin-top:0mm' type=disc>

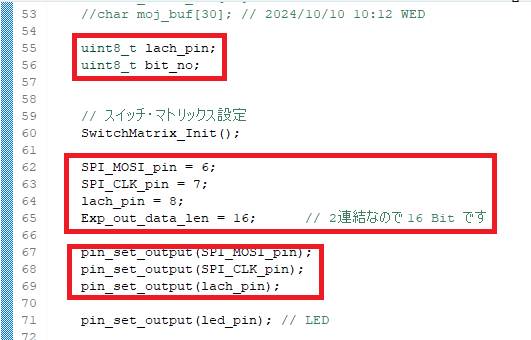

 <li class=MsoNormal style='vertical-align:middle'><span style='font-size:11.0pt;
     font-family:游ゴシック'>自動変数を定義します　ラッチピン番号　ビッド番号</span></li>
 <li class=MsoNormal style='vertical-align:middle'><span style='font-size:11.0pt;
     font-family:游ゴシック'>配線と連動する、ピン番号を割り当てします</span></li>
 <li class=MsoNormal style='vertical-align:middle'><span lang=EN-US
     style='font-size:11.0pt;font-family:游ゴシック'>74HC595</span><span
     style='font-size:11.0pt;font-family:游ゴシック'>はすべて出力ピンで処理できます</span></li>
</ul>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=531 height=340 id="図 8"
src="G2018_lpc812_74HC595_pio_exp_report.files/image008.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<ul style='margin-top:0mm' type=disc>
 <li class=MsoNormal style='vertical-align:middle'><span style='font-size:11.0pt;
     font-family:游ゴシック'>ループの前に、すべてのビットを<span lang=EN-US>OFF</span>に初期化します</span></li>
</ul>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=545 height=295 id="図 9"
src="G2018_lpc812_74HC595_pio_exp_report.files/image009.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<ul style='margin-top:0mm' type=disc>
 <li class=MsoNormal style='vertical-align:middle'><span lang=EN-US
     style='font-size:11.0pt;font-family:游ゴシック'>B</span><span style='font-size:
     11.0pt;font-family:游ゴシック'>コマンドの後方に<span lang=EN-US>2</span>桁でビッド番号を指示します</span></li>
 <li class=MsoNormal style='vertical-align:middle'><span style='font-size:11.0pt;
     font-family:游ゴシック'>コマンドの書式をシンプルにするため、<span lang=EN-US>ON/OFF </span>の指示を含めません</span></li>
 <li class=MsoNormal style='vertical-align:middle'><span style='font-size:11.0pt;
     font-family:游ゴシック'>オルタネート処理にします</span></li>
</ul>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=495 height=295 id="図 10"
src="G2018_lpc812_74HC595_pio_exp_report.files/image010.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span style='font-size:11.0pt;font-family:游ゴシック;
background:aqua'>動作確認をします</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<ul style='margin-top:0mm' type=disc>
 <li class=MsoNormal style='vertical-align:middle'><span lang=EN-US
     style='font-size:11.0pt;font-family:游ゴシック'>LED</span><span
     style='font-size:11.0pt;font-family:游ゴシック'>を<span lang=EN-US>1</span>個で済ませるため、ジャンパーピンを差し替えて処理します</span></li>
</ul>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=668 height=349 id="図 11"
src="G2018_lpc812_74HC595_pio_exp_report.files/image011.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=692 height=343 id="図 12"
src="G2018_lpc812_74HC595_pio_exp_report.files/image012.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=717 height=256 id="図 13"
src="G2018_lpc812_74HC595_pio_exp_report.files/image013.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=663 height=168 id="図 14"
src="G2018_lpc812_74HC595_pio_exp_report.files/image014.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=660 height=159 id="図 15"
src="G2018_lpc812_74HC595_pio_exp_report.files/image015.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=665 height=202 id="図 16"
src="G2018_lpc812_74HC595_pio_exp_report.files/image016.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=654 height=192 id="図 17"
src="G2018_lpc812_74HC595_pio_exp_report.files/image017.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=699 height=185 id="図 18"
src="G2018_lpc812_74HC595_pio_exp_report.files/image018.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=711 height=156 id="図 19"
src="G2018_lpc812_74HC595_pio_exp_report.files/image019.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=696 height=162 id="図 20"
src="G2018_lpc812_74HC595_pio_exp_report.files/image020.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=714 height=164 id="図 21"
src="G2018_lpc812_74HC595_pio_exp_report.files/image021.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span style='font-size:11.0pt;font-family:游ゴシック;
background:aqua'>処理速度を計測します</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=540 height=361 id="図 22"
src="G2018_lpc812_74HC595_pio_exp_report.files/image022.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<ul style='margin-top:0mm' type=disc>
 <li class=MsoNormal style='vertical-align:middle'><span lang=EN-US
     style='font-size:11.0pt;font-family:游ゴシック'>0.5 msec   </span><span
     style='font-size:11.0pt;font-family:游ゴシック'>思ったより遅かった</span></li>
</ul>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=668 height=339 id="図 23"
src="G2018_lpc812_74HC595_pio_exp_report.files/image023.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<ul style='margin-top:0mm' type=disc>
 <li class=MsoNormal style='vertical-align:middle'><span lang=EN-US
     style='font-size:11.0pt;font-family:游ゴシック'>IC</span><span
     style='font-size:11.0pt;font-family:游ゴシック'>の連結はしていませんが、<span lang=EN-US>4</span>連結したと想定して、<span
     lang=EN-US>32</span>ビットに変更して、速度を調査します</span></li>
</ul>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=501 height=161 id="図 24"
src="G2018_lpc812_74HC595_pio_exp_report.files/image024.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<ul style='margin-top:0mm' type=disc>
 <li class=MsoNormal style='vertical-align:middle'><span lang=EN-US
     style='font-size:11.0pt;font-family:游ゴシック'>0.94 msec</span></li>
</ul>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'><img border=0 width=656 height=342 id="図 25"
src="G2018_lpc812_74HC595_pio_exp_report.files/image025.jpg"></span></p>

<p style='margin:0mm'><span lang=EN-US style='font-size:11.0pt;font-family:
游ゴシック'>&nbsp;</span></p>

</div>

</body>

</html>
