G2015_lpc812_MCP4018_resistance_report

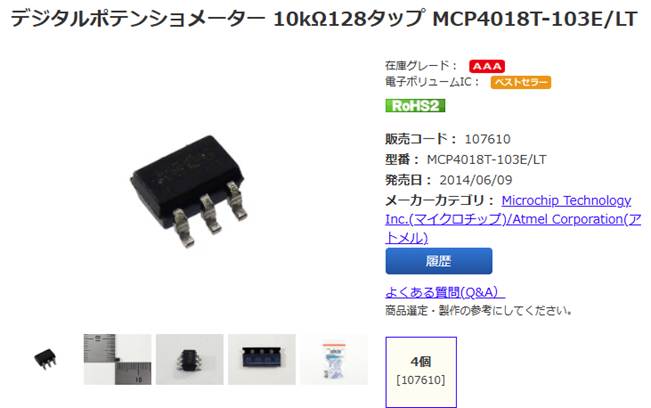

デジタルポテンショメーター 10kΩ128タップ MCP4018T-103E/LT: 半導体 秋月電子通商-電子部品・ネット通販

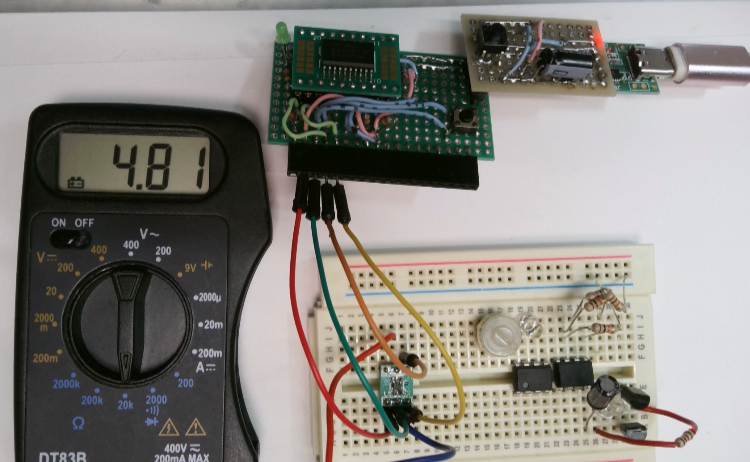

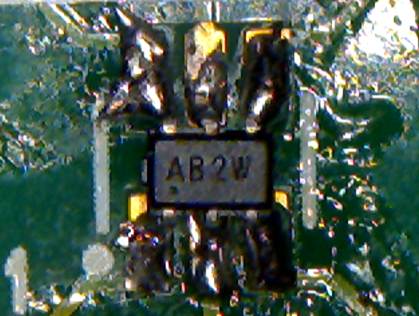

• パッケージの刻印　AB2W
• はんだ付けが、難しい













                    ad_dat = cha_dec_to_int(rcv_buf,1,4);

                    mcp4018_wrt(ad_dat);



　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

// 2024.12.11 WED (20:04) goma0099 -6919894-

// MCP4018  ポテンショメーター

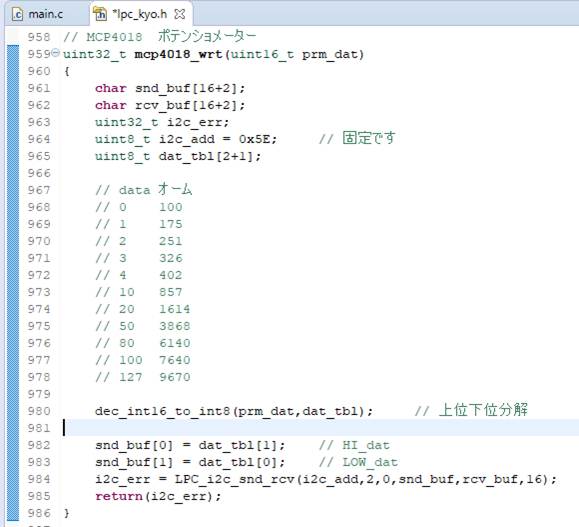

uint32_t mcp4018_wrt(uint16_t prm_dat)

{

char snd_buf[16+2];

char rcv_buf[16+2];

uint32_t i2c_err;

uint8_t i2c_add = 0x5E;                // 固定です

uint8_t dat_tbl[2+1];



// data オーム

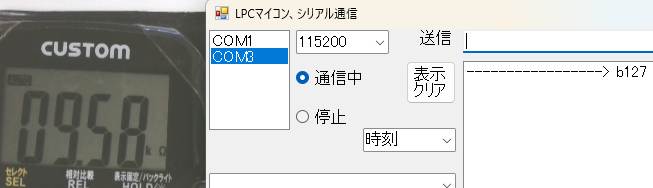

// 0        100

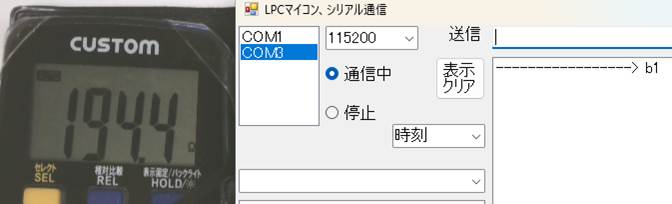

// 1        175

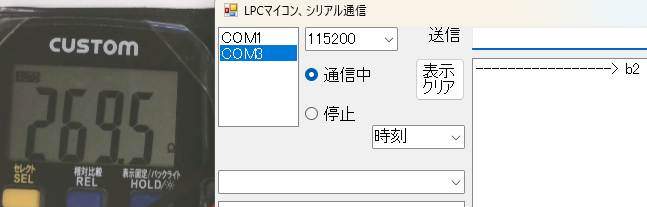

// 2        251

// 3        326

// 4        402

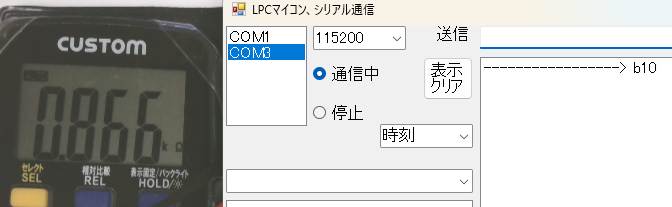

// 10        857

// 20        1614

// 50        3868

// 80        6140

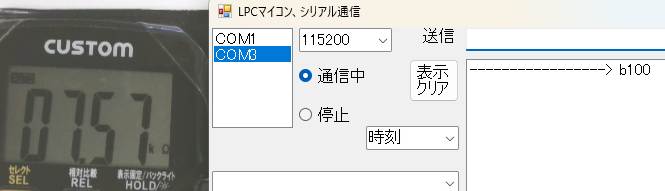

// 100        7640

// 127        9670



dec_int16_to_int8(prm_dat,dat_tbl);                // 上位下位分解



snd_buf[0] = dat_tbl[1];        // HI_dat

snd_buf[1] = dat_tbl[0];        // LOW_dat

i2c_err = LPC_i2c_snd_rcv(i2c_add,2,0,snd_buf,rcv_buf,16);

return(i2c_err);

}



















速度計測







• 0.163 msec でした
