G2013_MCP4726_ＤＡ変換ＩＣ

2024年12月11日

12:37

G2013_lpc812_MCP4726_DA_report



MCP4726搭載12ビットD/A変換モジュール: 半導体 秋月電子通商-電子部品・ネット通販

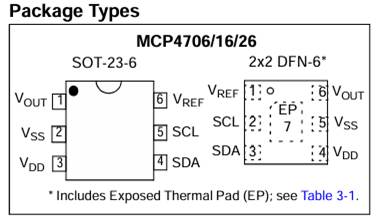

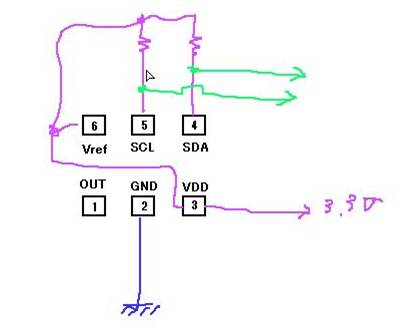

• パッケージの刻印　DKM2
• 上位4ビット　下位8ビットを I2Cで書き込みします
• I2Cアドレスは固定です

// 複数デバイスの実装は調査できていません

// 0xC0 アドレスの実験のみです

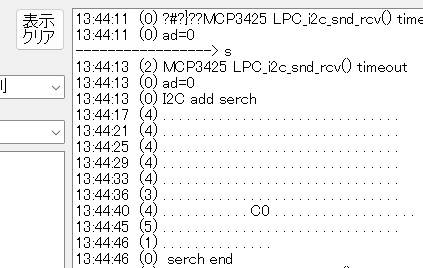

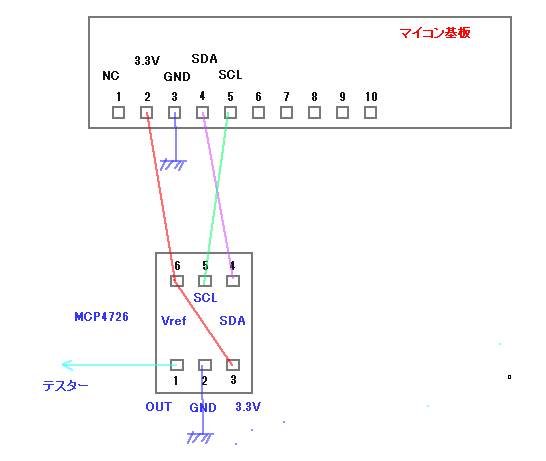

• マイコンを起動し、アドレス検索します
• 固定アドレスで利用します
• 1チップしか使えません

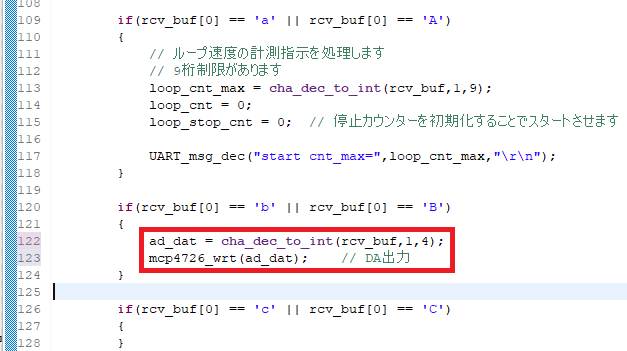

• Bコマンドを利用します

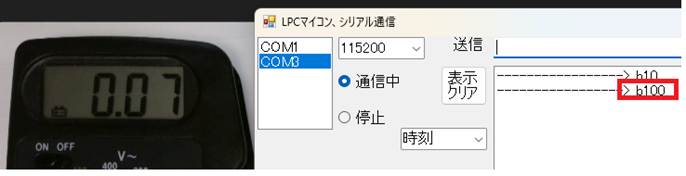

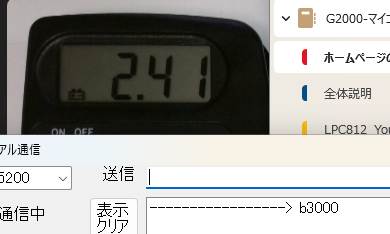

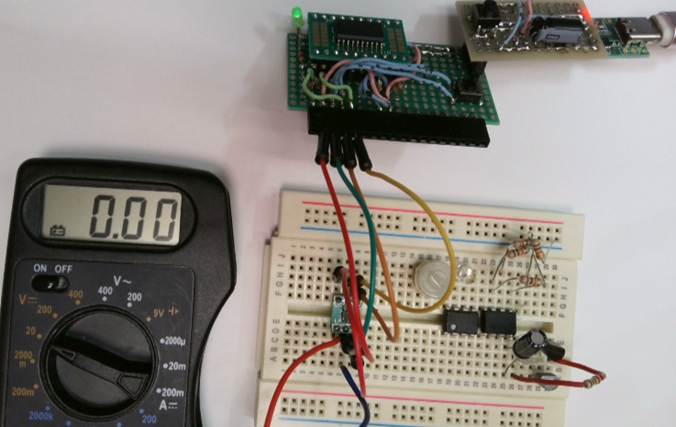

• b0000  整数を指定して、出力電圧を調整します





                    ad_dat = cha_dec_to_int(rcv_buf,1,4);

                    mcp4726_wrt(ad_dat);        // DA出力

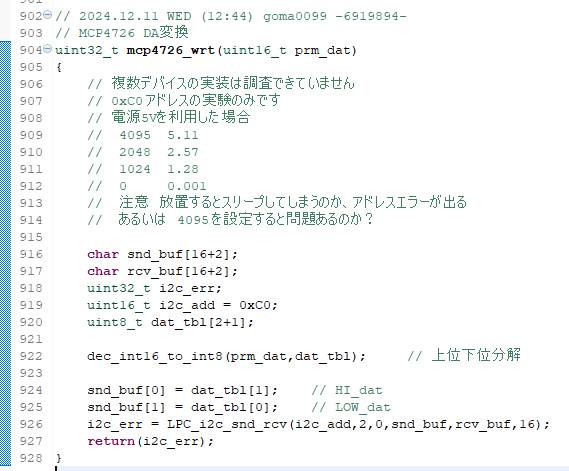

• 実験済みのコードを使って、関数を作成しました



// 2024.12.11 WED (12:44) goma0099 -6919894-

// MCP4726 DA変換

uint32_t mcp4726_wrt(uint16_t prm_dat)

{

// 複数デバイスの実装は調査できていません

// 0xC0 アドレスの実験のみです

// 電源5Vを利用した場合

//  4095  5.11

//        2048  2.57

//  1024  1.28

//  0     0.001

//  注意　放置するとスリープしてしまうのか、アドレスエラーが出る

//  あるいは　4095 を設定すると問題あるのか？



char snd_buf[16+2];

char rcv_buf[16+2];

uint32_t i2c_err;

uint16_t i2c_add = 0xC0;

uint8_t dat_tbl[2+1];



dec_int16_to_int8(prm_dat,dat_tbl);                // 上位下位分解



snd_buf[0] = dat_tbl[1];        // HI_dat

snd_buf[1] = dat_tbl[0];        // LOW_dat

i2c_err = LPC_i2c_snd_rcv(i2c_add,2,0,snd_buf,rcv_buf,16);

return(i2c_err);

}

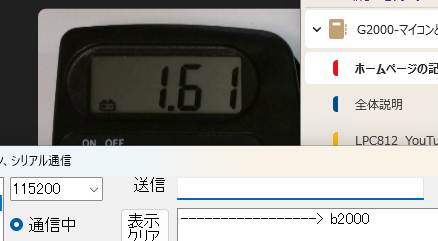

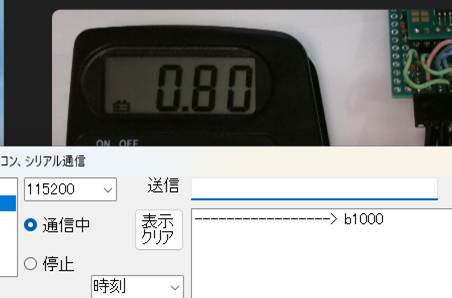

4000 -> 3.22  1=0.805 mV

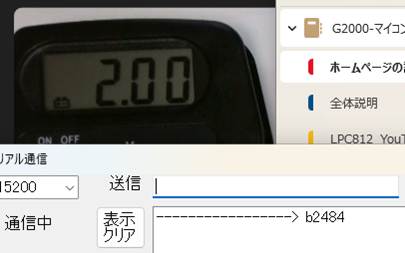

2V 出したかったら 　2000/0.805 = 2484

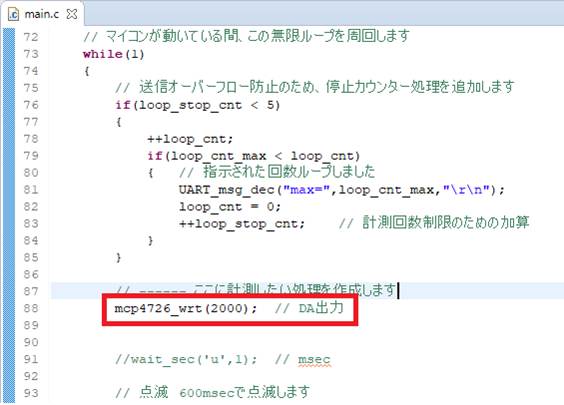

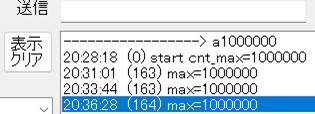

処理速度を計ります



mcp4726_wrt(2000);        // DA出力

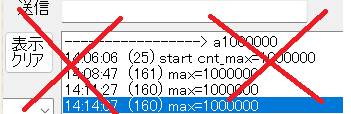

• 100万回実行です
• 実行速度　0.163 msec
• 結構早いですね



2024.12.11 WED (19:41) goma0099 -6919894-

追記

• 関数の使い方にミスがあり、修正しました
• LPC11U35と共通で利用できない形式になっていました
• 下記は、LPC812特有の関数で処理したときに測定した速度です
• 共通化した関数を経由するため、3usec 程度のロス時間が発生しています
• 処理速度より、汎用性を優先します
