G2011_処理速度計測コマンド
2024年12月10日
7:45
G2011_lpc812_loop_speed_measur_report
- 前回に引き続き、今後いろいろな処理を追加したときに、スキャン速度の目安を知るための
- 測定コマンドを実験します
- 場面に合わせて、ループ回数を複数準備して、シリアルコマンドでパソコンから指示します
- 今回は、パソコンのコマンドファイルを増設して、選択できるようにします
- コマンドは「A」を使い後ろに、ループ回数を指示できるものとします
- ループ回数は大きいほど計測の精度はよいですが、待ち時間との兼ね合いがあるので試行錯誤するのです
- これに関連して、文字列を整数に変換する関数の修正が必要になります
- 5000万回程度の変換はできるように、修正します

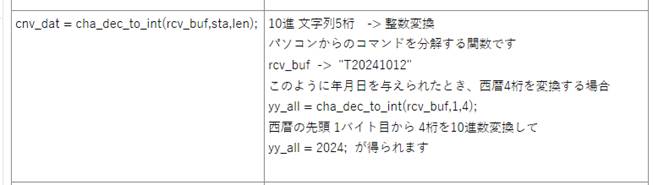

- 早見表に記載されているこの関数です

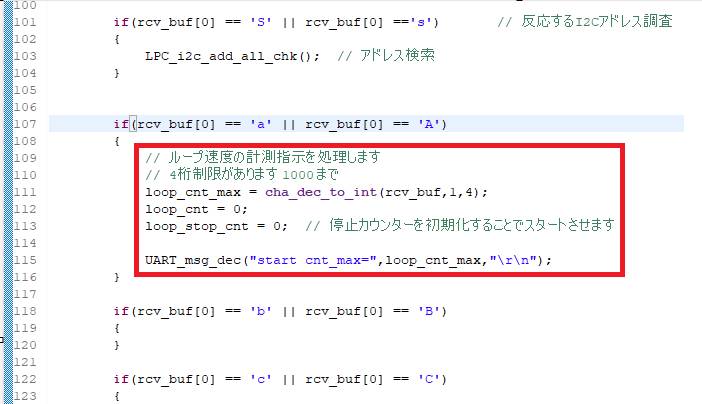

- ひな型のなかに、コマンド「A」の枠が作られているので、そのまま利用します
- 受信データがなければ、プログラムは上方でループしています
- パソコンからコマンドが送信されると、rcv_buf[40+2] に文字列が代入され、下方に流れてきます
- 文字列の先頭1バイトを判定し、いろいろな処理をします

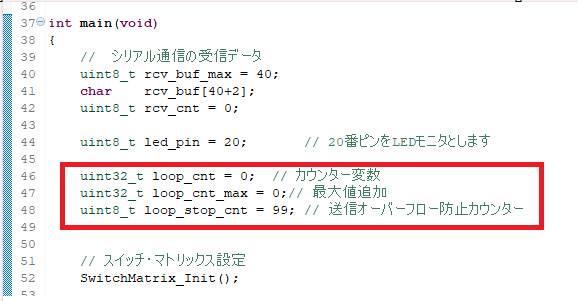

- 自動変数を変更、追加します
uint32_t loop_cnt = 0; // カウンター変数
uint32_t loop_cnt_max = 0;// 最大値追加
uint8_t loop_stop_cnt = 99; // 送信オーバーフロー防止カウンター
- すべて削除します

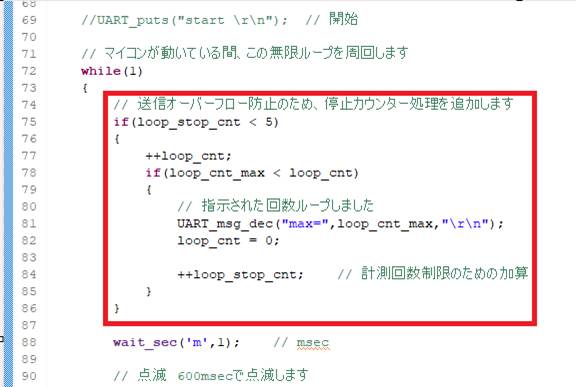

- while()ループ直下の処理を変更します
// 送信オーバーフロー防止のため、停止カウンター処理を追加します
if(loop_stop_cnt < 5)
{
++loop_cnt;
if(loop_cnt_max < loop_cnt)
{
// 指示された回数ループしました
UART_msg_dec("max=",loop_cnt_max,"\r\n");
loop_cnt = 0;
++loop_stop_cnt; // 計測回数制限のための加算
}
}
// ループ速度の計測指示を処理します
// 4桁制限があります 1000 まで
loop_cnt_max = cha_dec_to_int(rcv_buf,1,4);
loop_cnt = 0;
loop_stop_cnt = 0; // 停止カウンターを初期化することでスタートさせます
UART_msg_dec("start cnt_max=",loop_cnt_max,"\r\n");

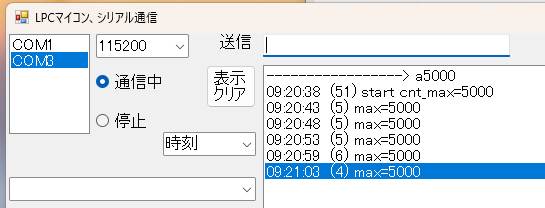

- 処理結果 整数変換は、4桁制限があるので、a5000 を送信し、下記の計測結果です
- 終端に大きな誤差が出ていますが、後で検証します
整数変換の桁数を増やす

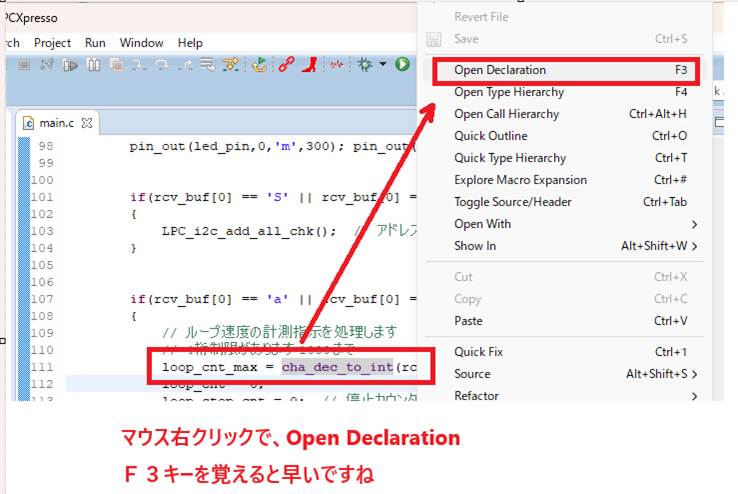

- 筆者のパソコンでは、ここにジャンプしました、頭付けは不正確ですが
- 前後を探すと、目的の関数は見つかります

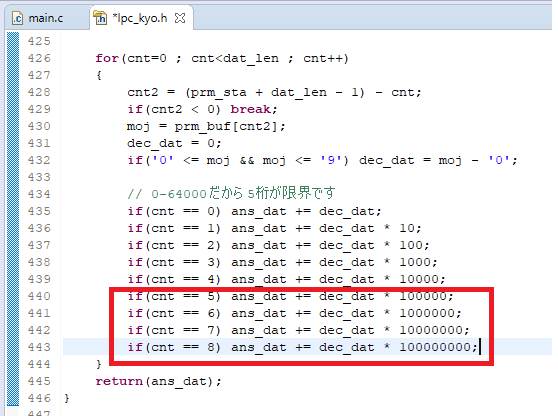

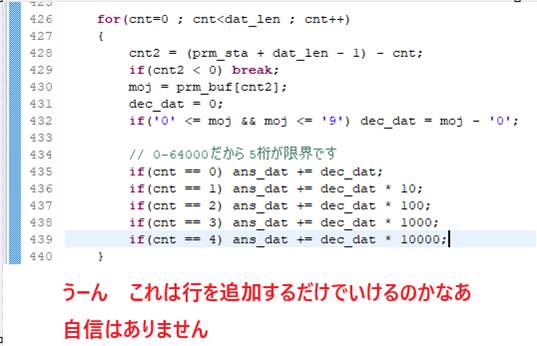

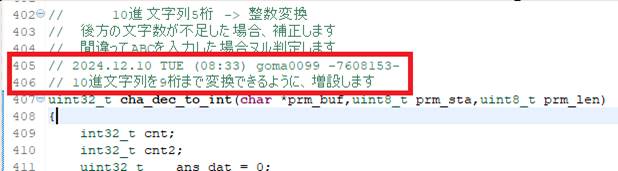

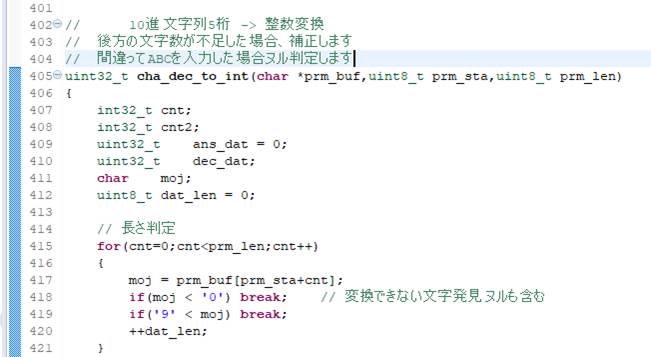

- 関数の先頭を発見しました

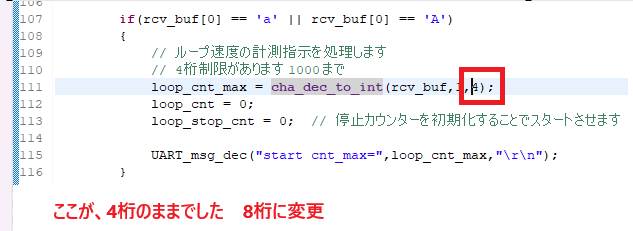

・やはり、失敗しました

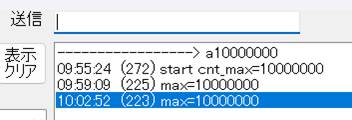

- 大きな誤差なく、計測できました
- 整数桁の検証は、別の機会にします

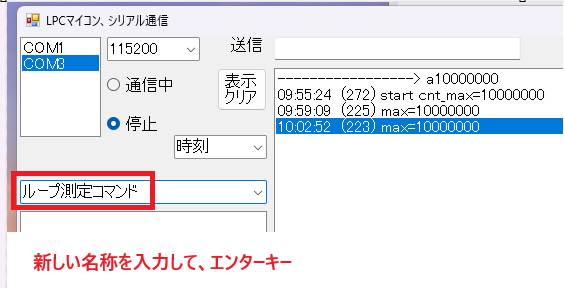

コマンド処理のとき、ゼロの打ち間違いを防止するため
すこし不具合発覚、LPC_uart.exe を一度終了します
- 100万回をテストしました

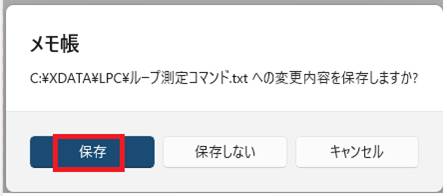

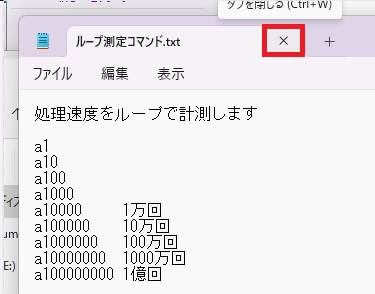

- このように、コマンドファイルを活用すると、ゼロ個数の入力ミスが防止できます

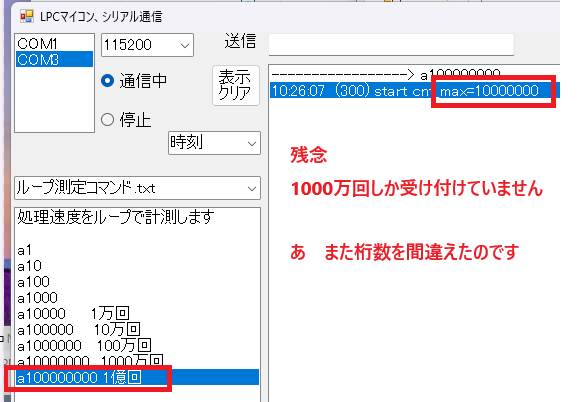

- 1億回の計測を使うことはありませんが
- 文字列を変換する関数のテストのため、実行してみます
- 長時間、マイコンが反応しなくなりますので、マイコンからの返信を確認し
- 桁数が正しいか確認出来たら、マイコンをリセットします

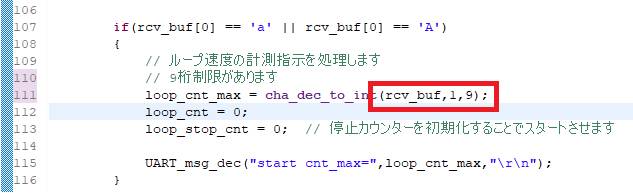

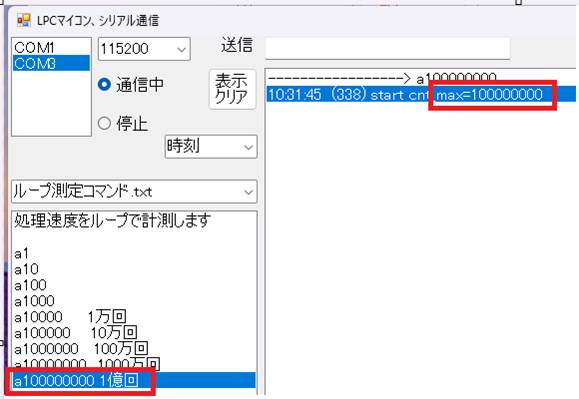

- 9桁指定が必要でした
- これで、1億まで処理できることは確認できました
補足

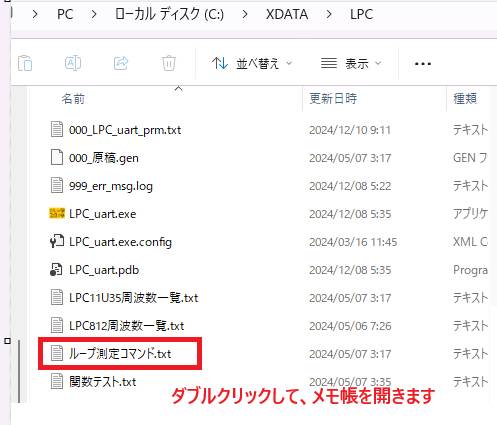

LPC_uart.exe の実行環境のフォルダにコピーするテキストファイルを下記からダウンロードしてご活用ください
今回作成した、「ループ測定コマンド.txt」を含めました
