G2008_ブレッドボードUSBシリアル基板

2024年12月2日

22:47

G2008_lpc_bread_board_usb_serial

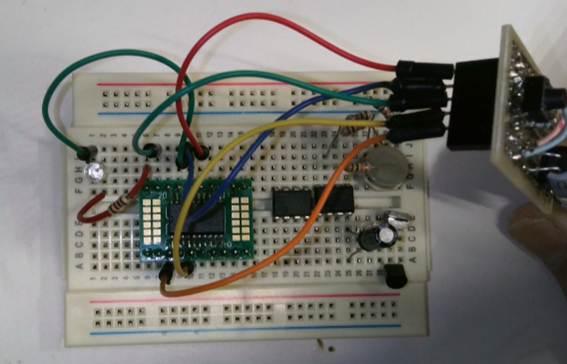

ブレッドボードテスト回路

• 前回作成したUSBシリアル通信基板をブレッドボードでテストします
• G2005に掲載された、LPC812のDIP基板を利用します



秋月電子通商 トップページ





ブレッドボード 400穴 ZY-60: 基板・ブレッドボード・ラグ板 秋月電子通商-電子部品・ネット通販



ブレッドボード・ジャンパーワイヤ(オス-オス) 10cmセット: ケーブル・コネクター 秋月電子通商-電子部品・ネット通販



USBシリアル基板の動作テスト

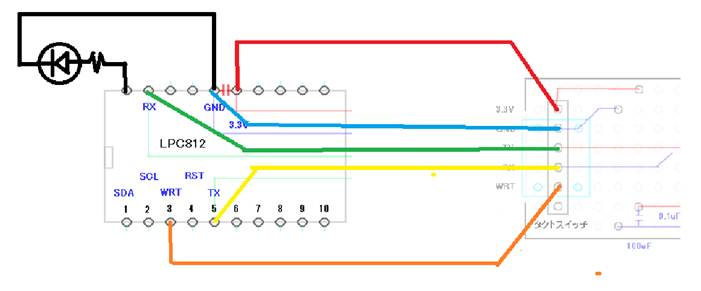

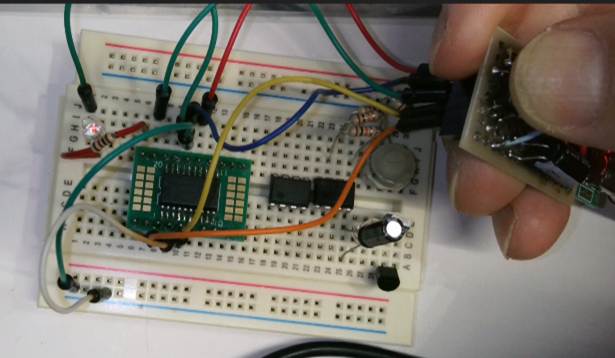

• 下記回路を、ブレッドボードで配線します

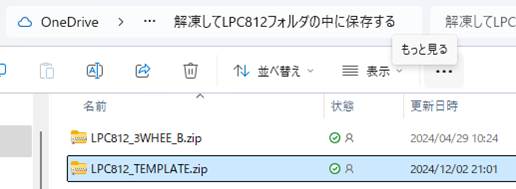

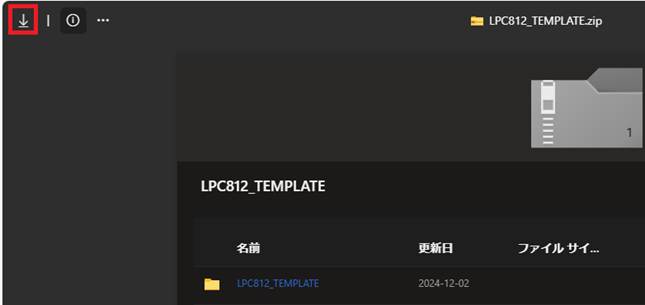

プロジェクトファイルをOneDriveからダウンロードします





ここから、 LPC812_TEMPLATE.zip

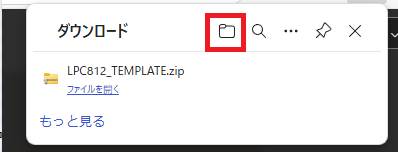

ZIPファイルをダウンロードし、解凍したフォルダを D:\LPC\LPC812  フォルダにコピーします

(D:\は環境により変化します)





以前と同じ操作で、フォルダを開き、WindowsDefenderでウイルス検査をします

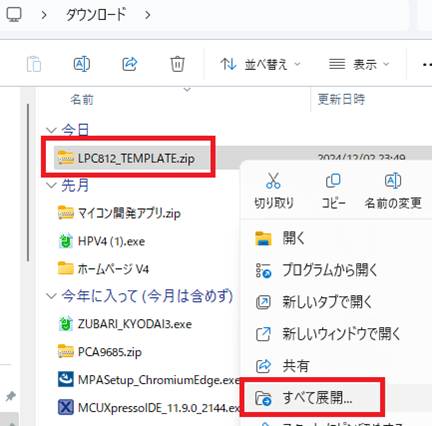

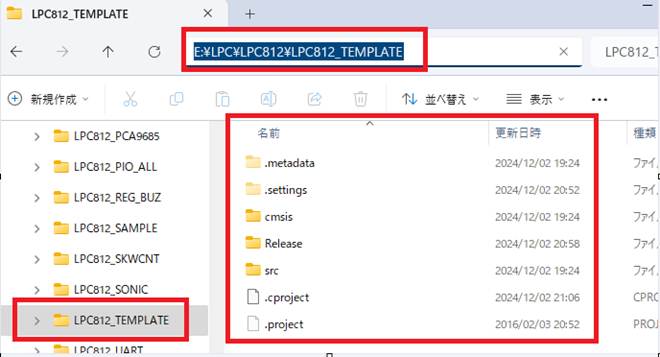

すべて展開し、LPC812_TEMPLATE  フォルダをコピーします









このように表示されれば、正常です

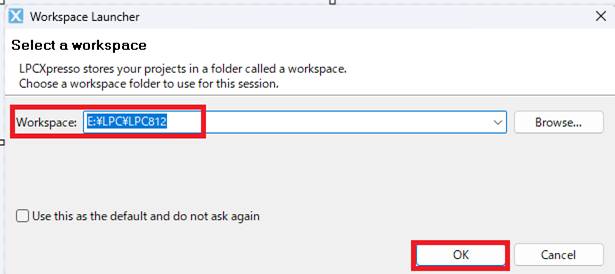

LPCXpressoを起動します

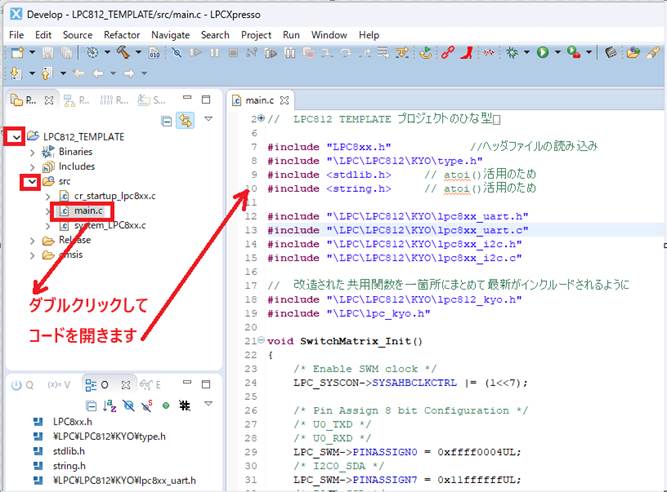

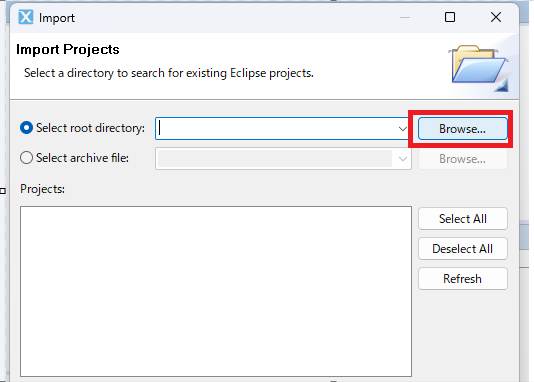

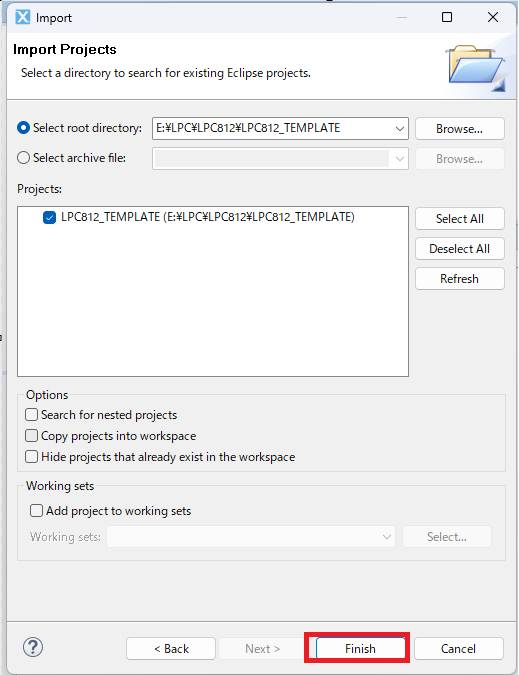

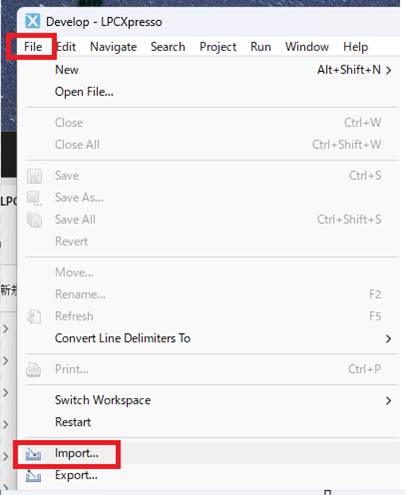

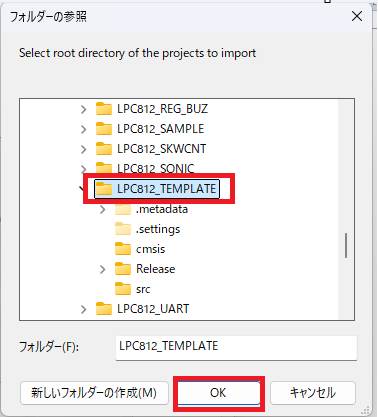

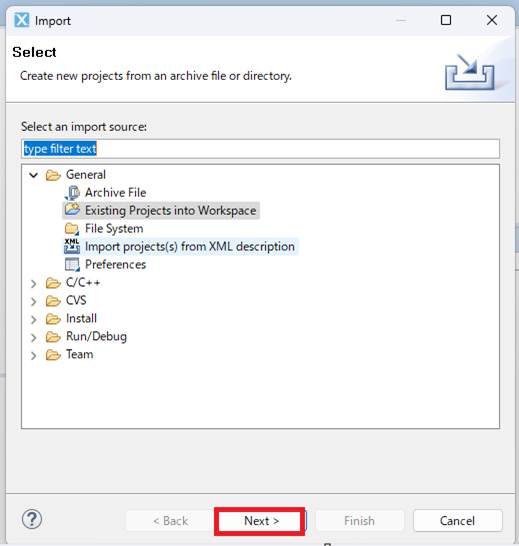

LPC812_TEMPLATE  プロジェクトを読み込みします

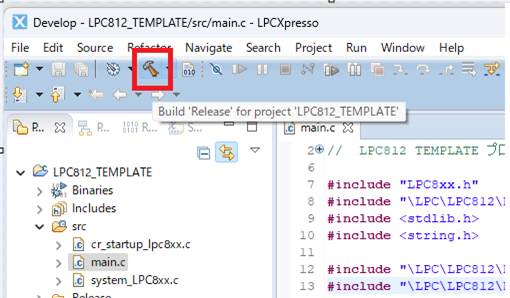

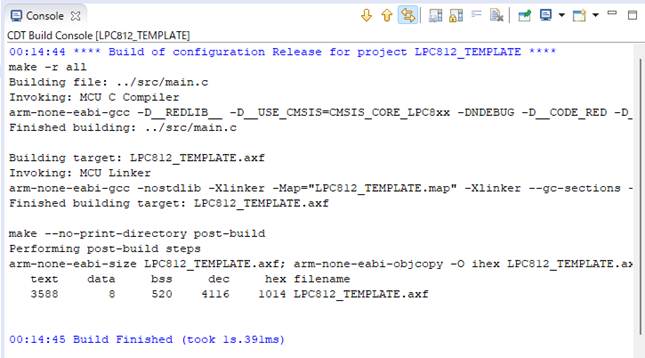

ビルドしてエラーがないことを確認します







USBコネクタをパソコンに接続します

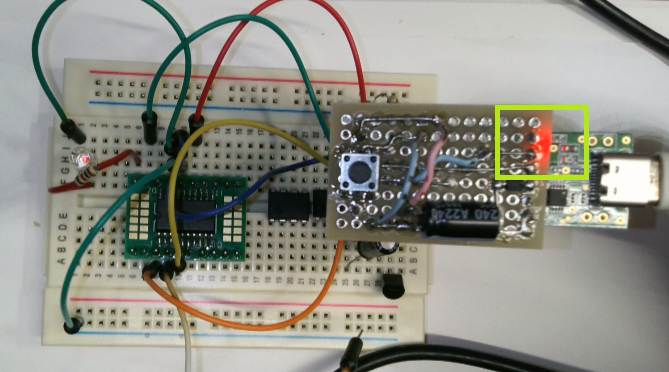

USBシリアル基板の電源LEDが点灯します

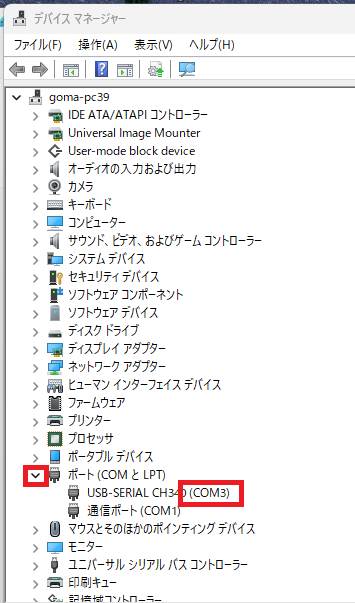

シリアルポートは COM3 であることがわかりました

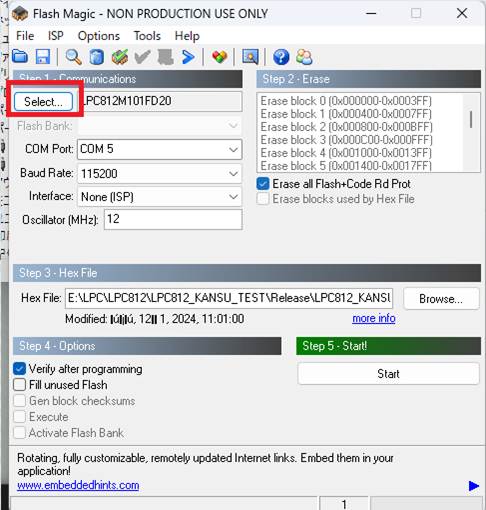

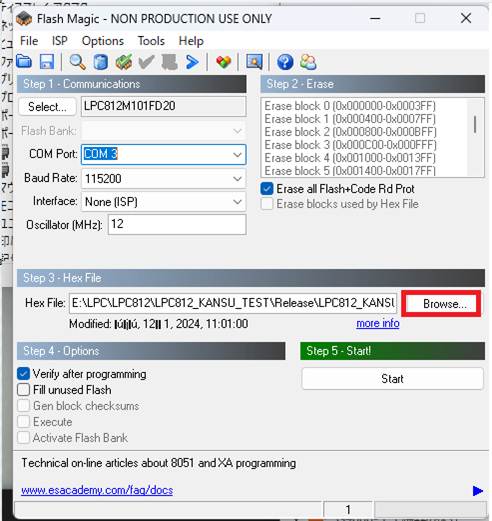

Flash Magicを起動します

このアプリが、マイコンにコードを書き込みします

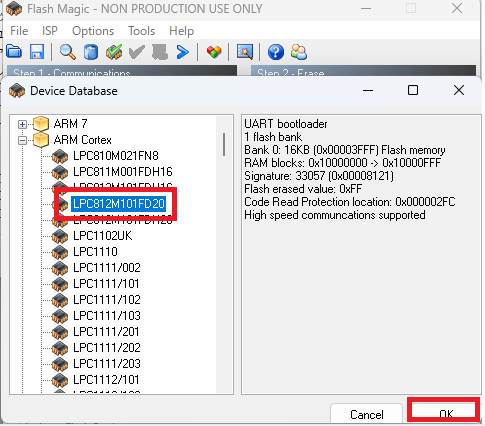

マイコンのタイプを選択します



ご注意　タイプを間違って書き込みすると、マイコンが壊れる場合があります

間違えないように、複数回確認をお願いします





デバイスマネージャで確認したCOMポートを選択します

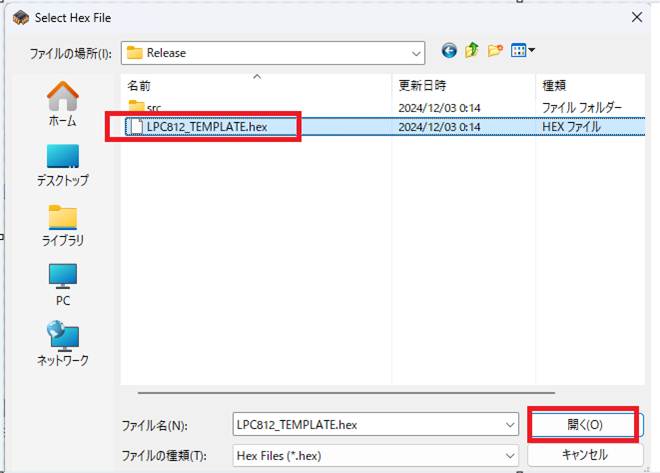

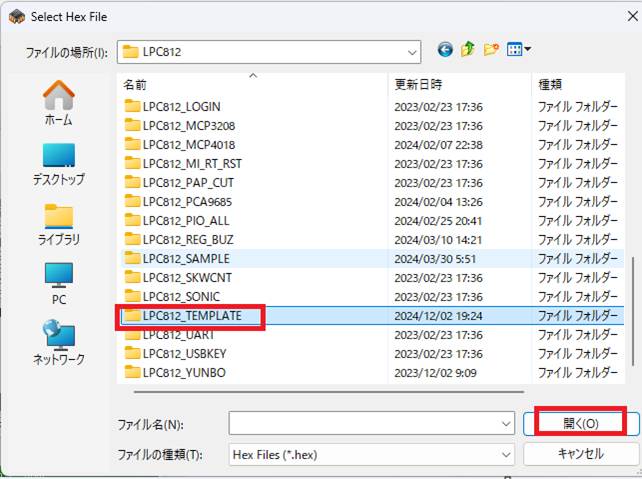

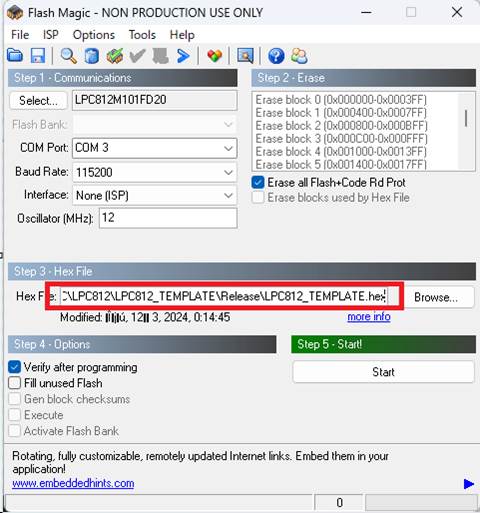

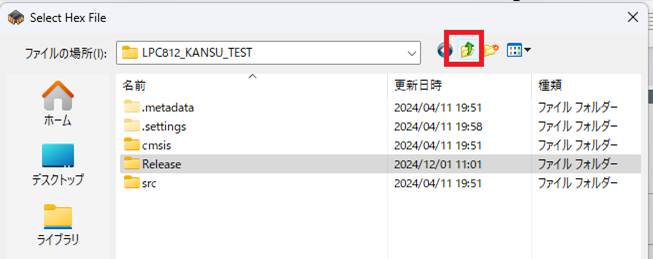

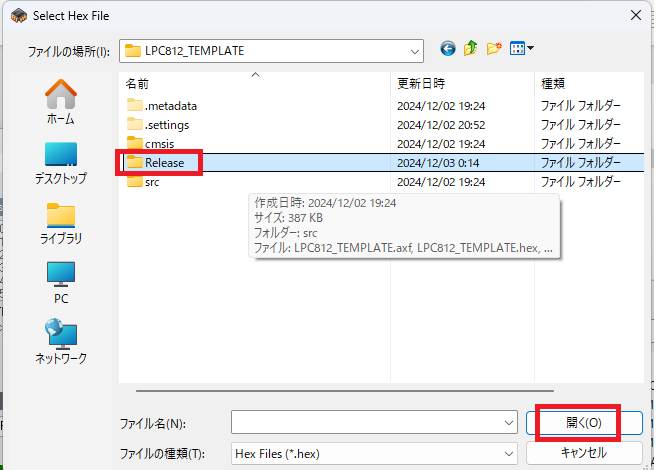

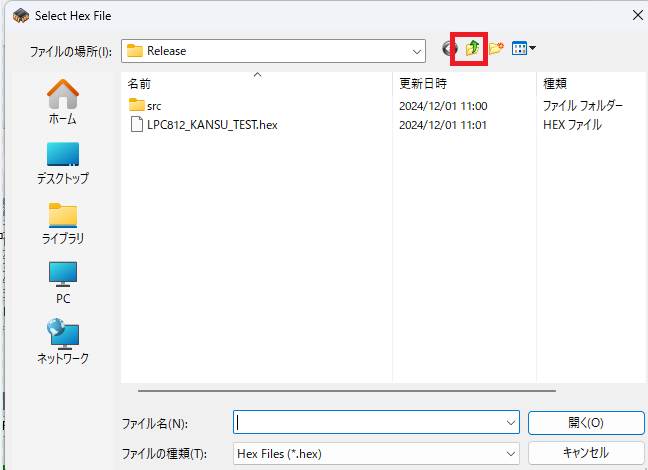

マイコンに書き込みする、HexFile 　を選択します















LPC812_TEMPLATE.hex  ファイルを選択しました





LPC812マイコンを書き込みモードに切り替えします



• WRTピン(3番ピン)を GND レベルにして、電源を入れるか、リセットします
• (4番ピン)をGND レベルにすることで、リセットされます
• USBシリアル基板のタクトスイッチを押したまま、リセット、4番ピンをGNDに接続して、離します
• これで、書き込みモードに切り替えできます
•

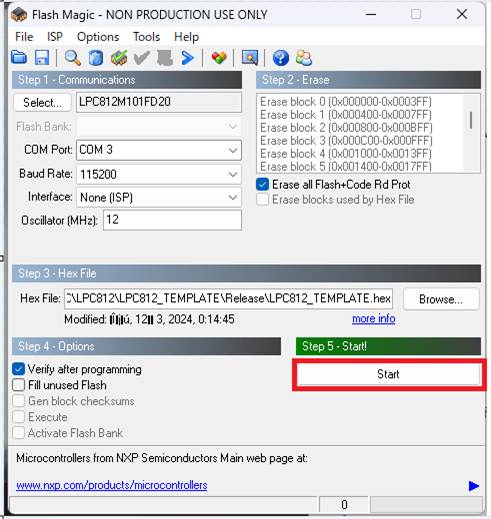

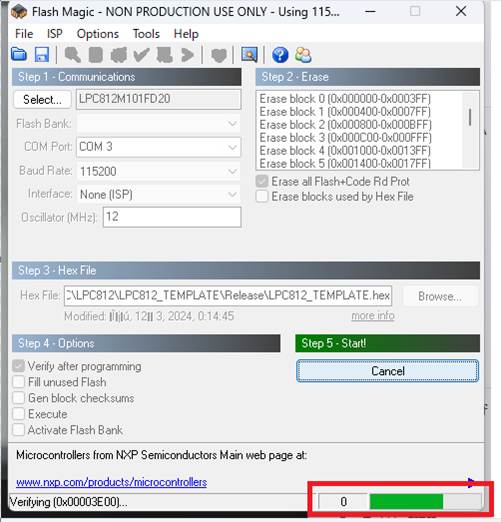

LPC812_TEMPLATE の HexFile を書き込みします

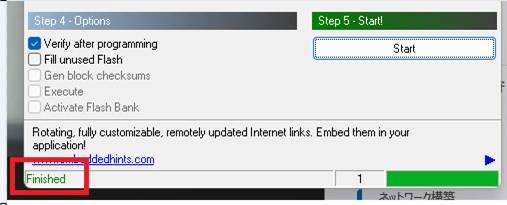

緑のバーグラフが 100パーセントになり、Finished となれば成功です





これで、マイコンに HexFileを書き込みできました

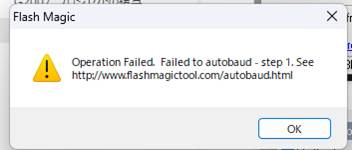

下記のようにポップ表示される場合は書き込みに失敗しています





①．マイコンが書き込みモードになっていない

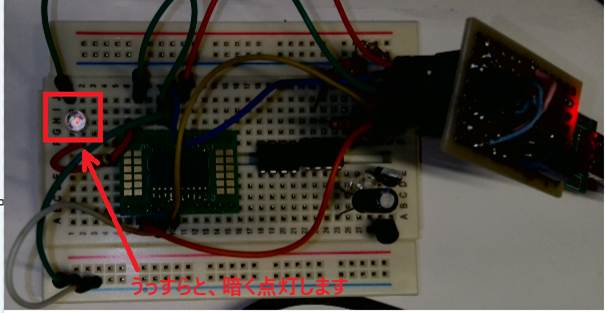

• マイコンが書き込みモードになっていると、モニタ用のLEDが、うっすらと点灯します
• 暗い点灯をします
• 3番ピンをジャンパー線でGNDに接続したまま、電源の切り、入りを試してください
• これで書き込みモードに切り替わる場合、WRTモードのタクトスイッチの配線が失敗している可能性があります
• また、リセット(4番ピン)をGNDに接続できなかった、(リセットできなかった)可能性があります



②.ＴＸ、ＲＸの接続が逆になっている可能性があります

• マイコンのTXとUSB側のRXD
• マイコンのRXとUSB側のTXD
• こういう接続になっているか、電源を切り、導通確認します



書き込みが成功し、リセットする



• （4番ピンをGNDに接続し、解放する）とモニタ用の20番ピンのLEDが点滅します

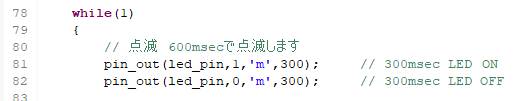

点滅の説明

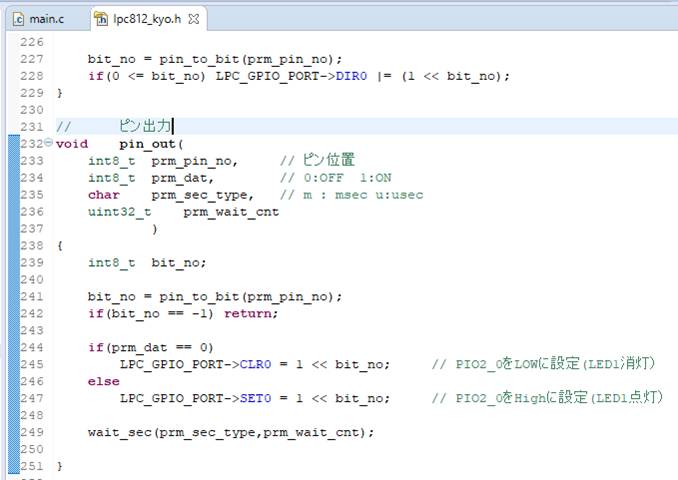

• pin_out() は自作の関数です





• pin_out(  ピン番号  ,   ON/OFF  ,  待ち時間の単位  ,  待ち時間の数値 );
• 関数とは、一連の手続きを引っ越し業者に依頼するように、パラメータと呼ばれるデータを指定して呼び出すものです
• 関数やクラスを駆使して、いろいろな場面で活用できる、まとまった手続きを作ることで、複雑な処理を簡単、シンプルな命令で実行できることを、構造化と呼びます
• pin_out() 関数はの主な仕事は下記のものになります



1. ON/OFF 操作するピン番号を指示できます
2. 事前に出力することを宣言しておきます　pin_set_output() 関数を使います
3. ON/OFF  は数値で指示します　0:OFF  1:ON
4. ON/OFF の持続時間を指示できます
5. 持続時間は主に 'm' : msec を使います　ほかに 　'u' : マイクロsec もありますが精度が低いです
6. msec も精度は悪く、目安程度と考えてください
7. 1000 msec = 1秒　です
8. 注意　この関数は、マイコンの標準 PIO ピンのみで有効です
9. 74HC595などで拡張した PIO には使えず、別の関数が必要となります
