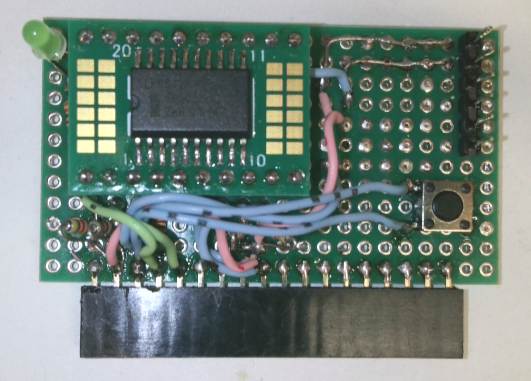

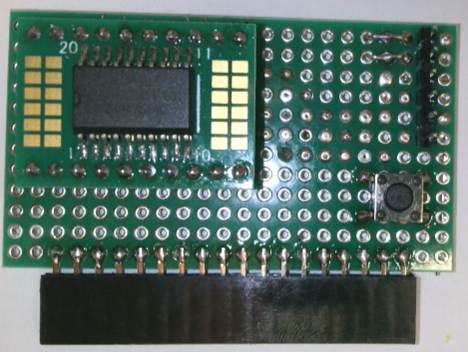

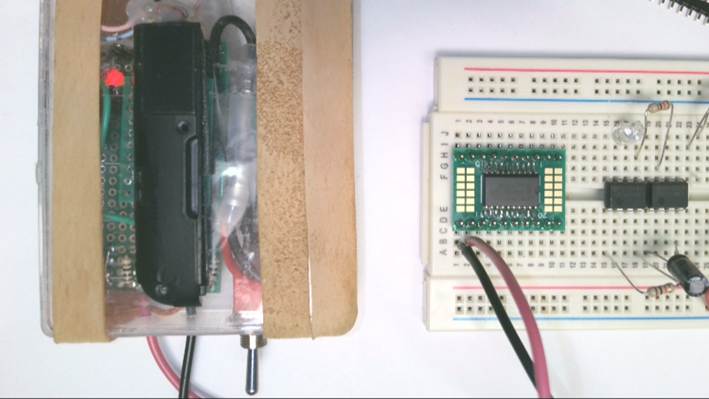

G2005_LPC812マイコン基板

20241124

12:48

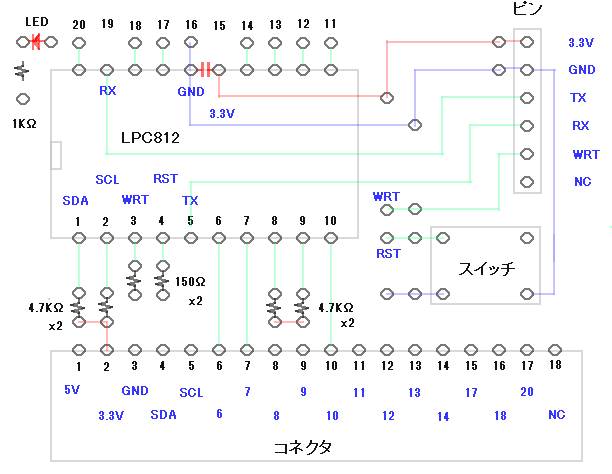

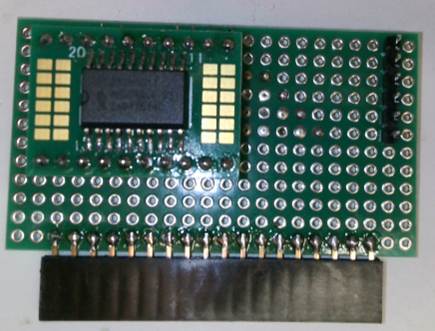

G2005_lpc_main_board



説明

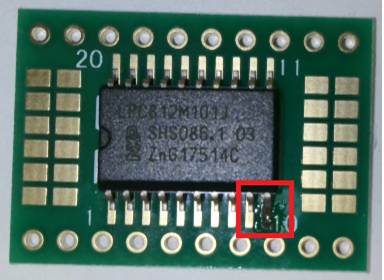

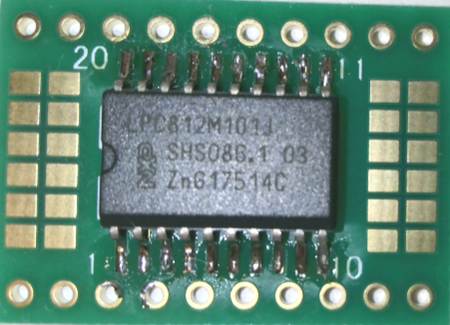

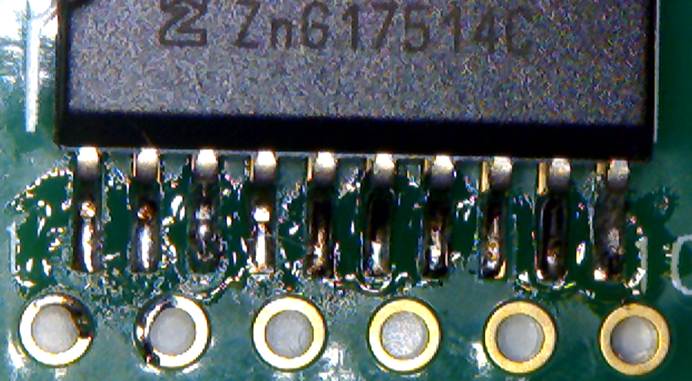

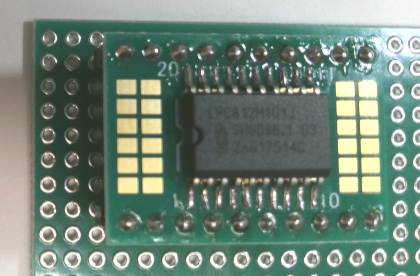

LPC812

1

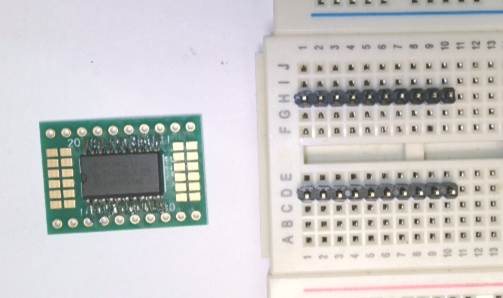

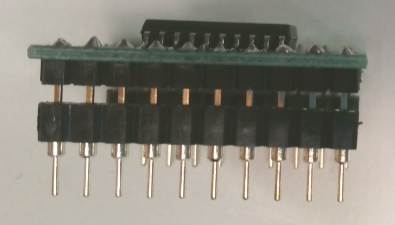

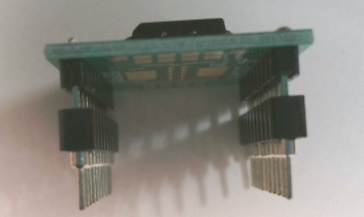

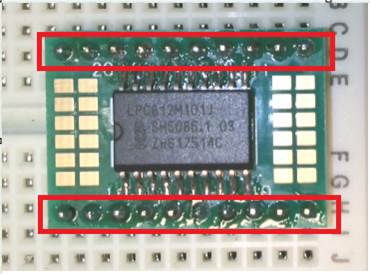

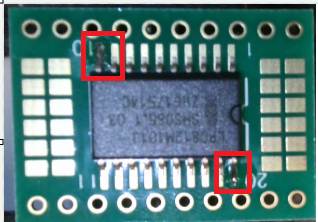

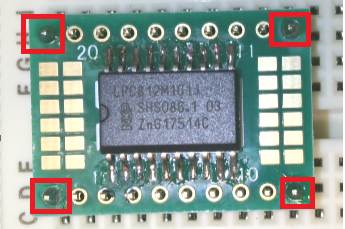

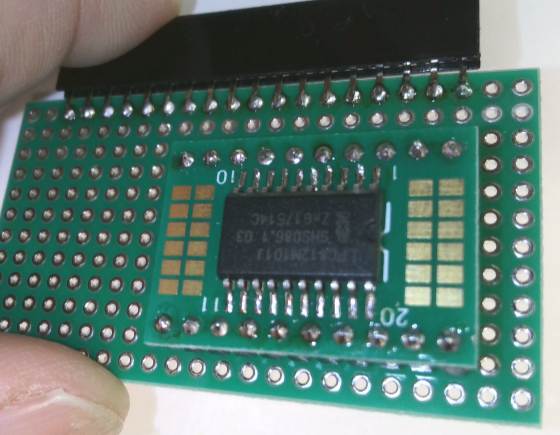

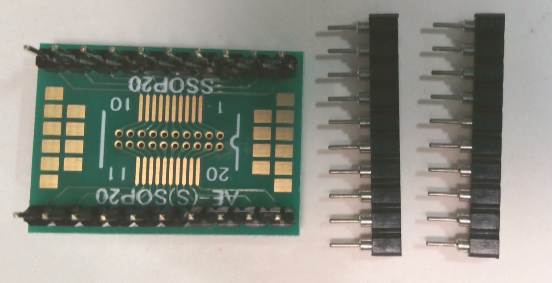

変換基板

1

ユニバーサル基板

1

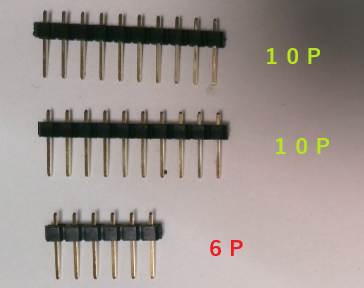

40ピンヘッダー

1本 カットして使います

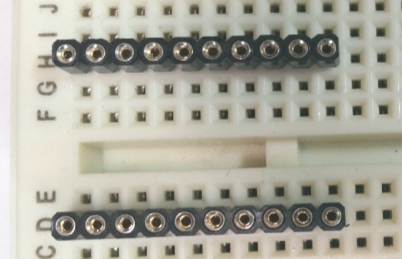

シングルICソケット10P

2本 20P ICソケットをカットしてもいいです

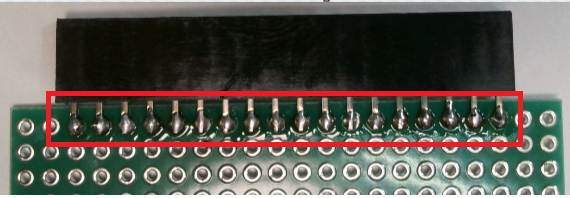

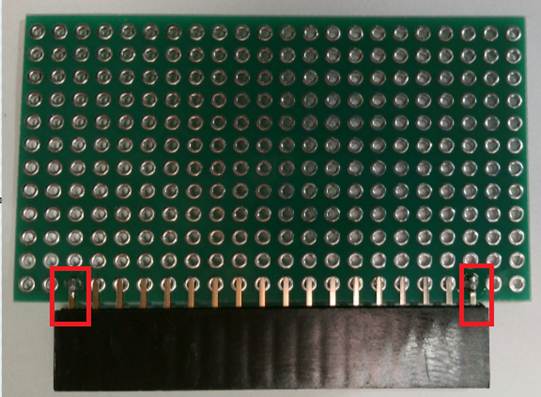

18ピンソケット

1

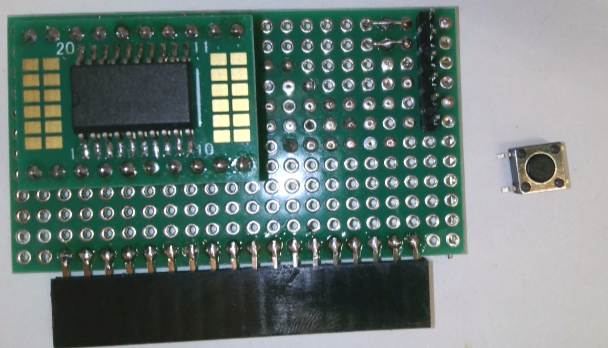

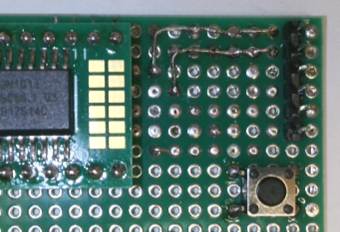

タクトスイッチ

1

抵抗 4.7KΩ

1袋 (100個入り)

抵抗 150Ω

1袋 (100個入り)

抵抗 1KΩ

1袋 (100個入り)

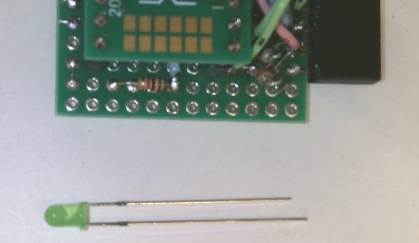

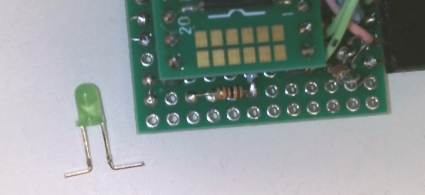

LED

1





秋月電子様ホームページ 秋月電子通商 トップページ



LPC812  LPCマイコン LPC812M101JD20: 半導体 秋月電子通商-電子部品・ネット通販



変換基板  SSOP20ピン(0.65mm)・SOP20ピン(1.27mm)DIP変換基板: 基板・ブレッドボード・ラグ板 秋月電子通商-電子部品・ネット通販



ユニバーサル基板  ユニバーサル基板 56.5×32mm: 基板・ブレッドボード・ラグ板 秋月電子通商-電子部品・ネット通販



40ピンヘッダー  細ピンヘッダー 1×40 (黒): ケーブル・コネクター 秋月電子通商-電子部品・ネット通販



シングルICソケット  丸ピンIC用ソケット (シングル10P) 1×10: ケーブル・コネクター 秋月電子通商-電子部品・ネット通販



18ピンソケット  ピンソケット(メス) 1×18(18P): ケーブル・コネクター 秋月電子通商-電子部品・ネット通販



タクトスイッチ  表面実装用タクトスイッチ TS-06104: 制御部品・駆動部品 秋月電子通商-電子部品・ネット通販



抵抗 4.7KΩ  カーボン抵抗(炭素皮膜抵抗) 1/6W4.7kΩ: 受動部品 秋月電子通商-電子部品・ネット通販



抵抗 150Ω  カーボン抵抗(炭素皮膜抵抗) 1/6W150Ω: 受動部品 秋月電子通商-電子部品・ネット通販



抵抗 1KΩ  カーボン抵抗(炭素皮膜抵抗) 1/6W1kΩ: 受動部品 秋月電子通商-電子部品・ネット通販



LED  3mm黄緑色LED 570nm 70度 OSG8HA3Z74A: オプトエレクトロニクス 秋月電子通商-電子部品・ネット通販

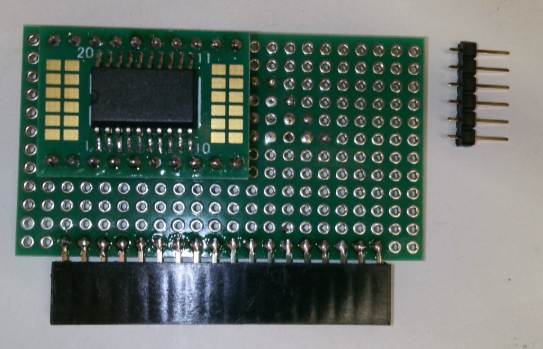

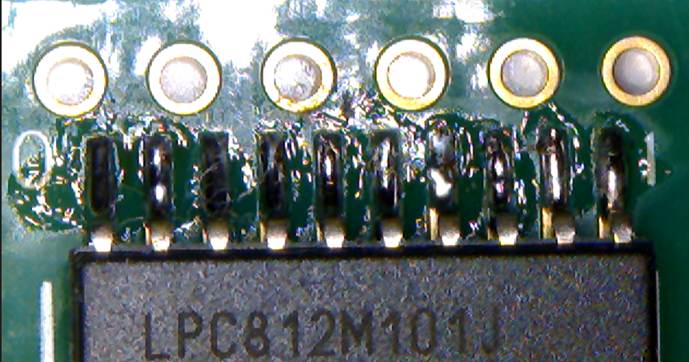

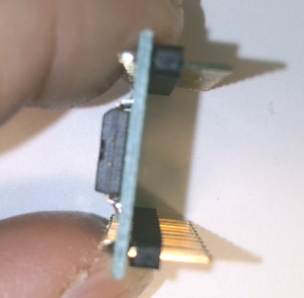

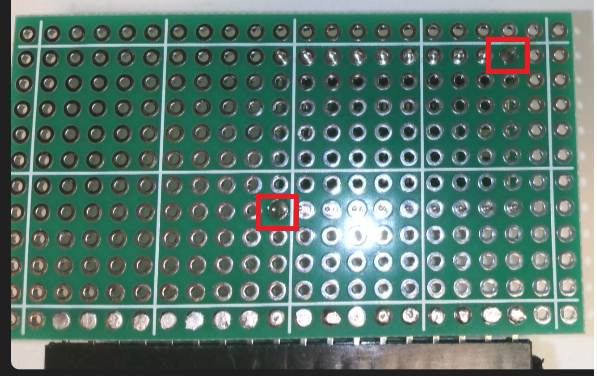

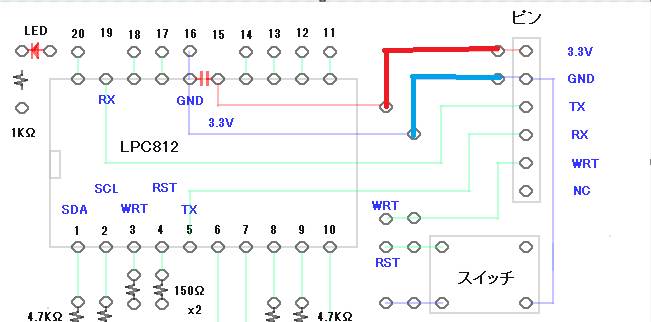

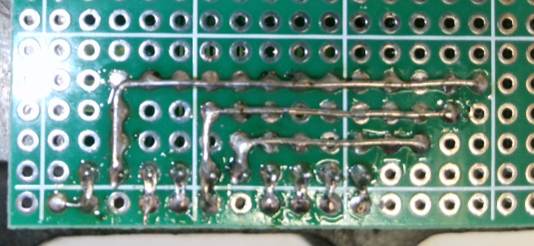

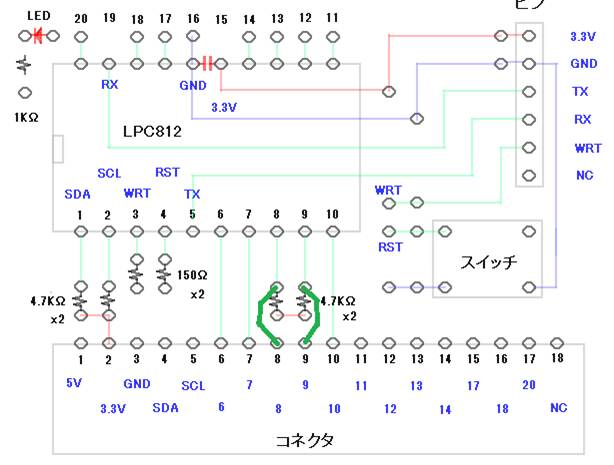

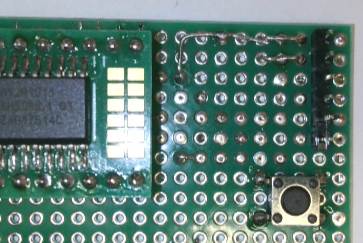

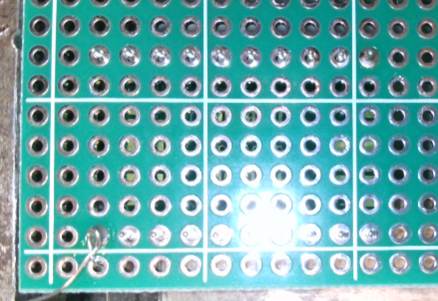

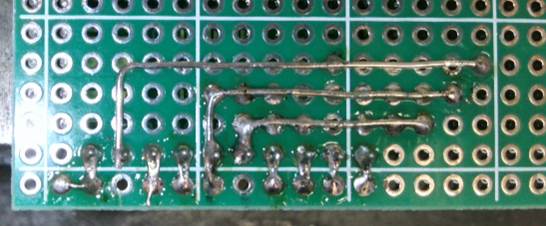

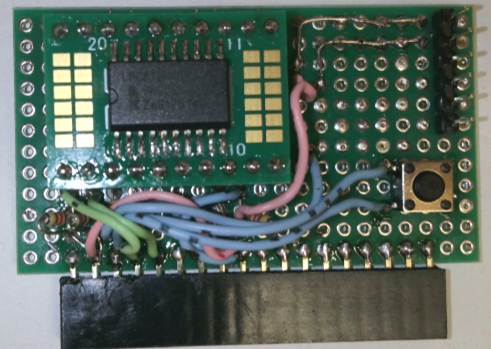

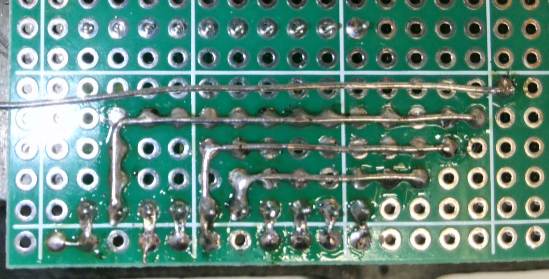

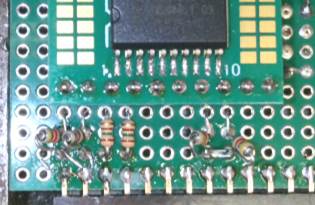

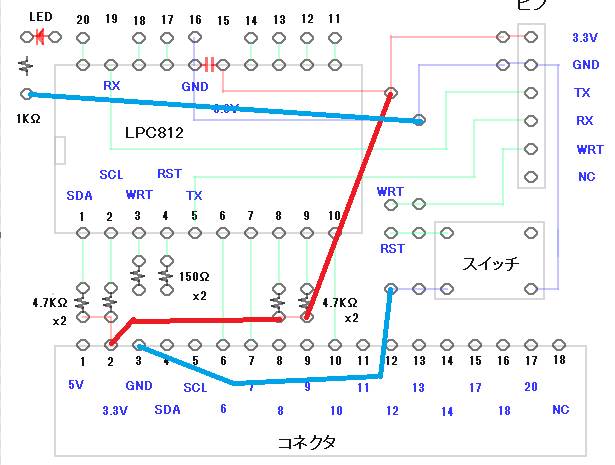

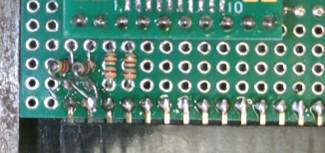

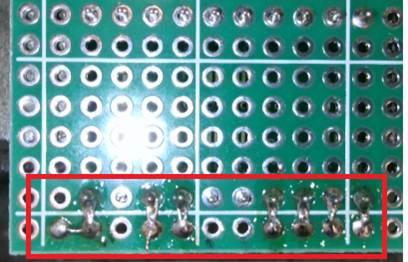

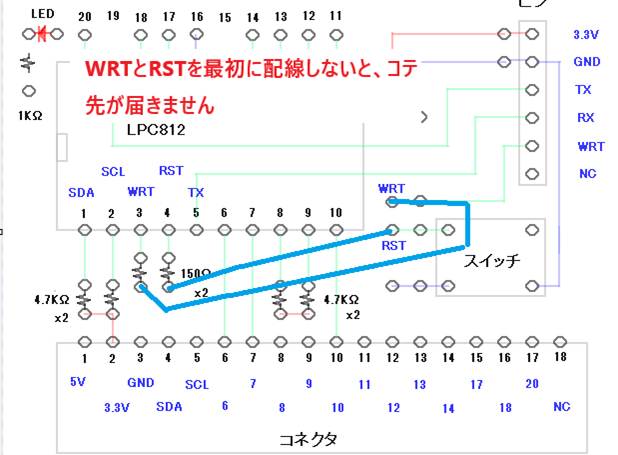

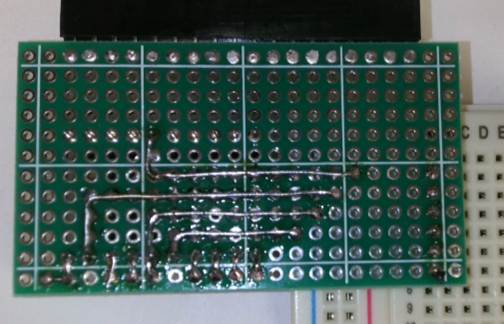

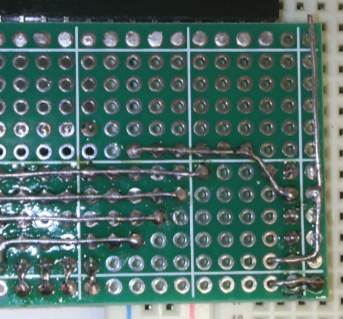

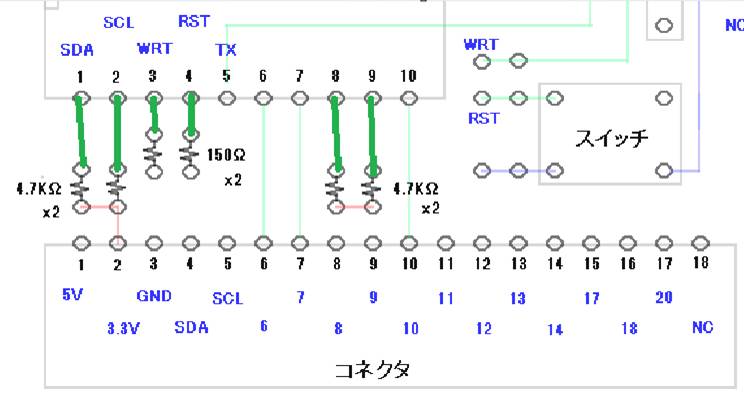

残りの配線を仕上げます

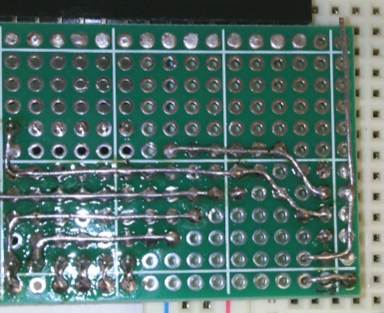

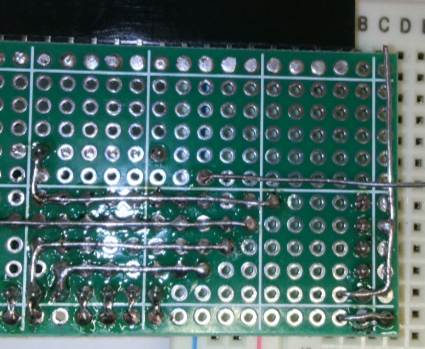

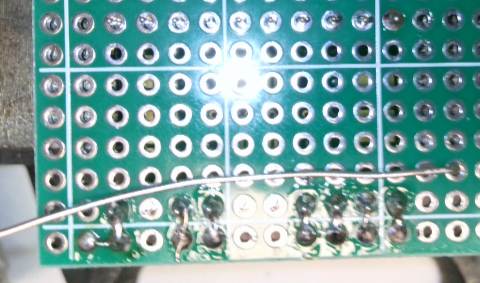

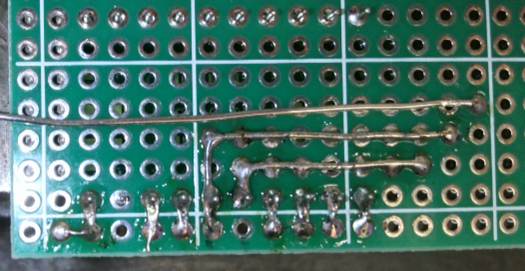

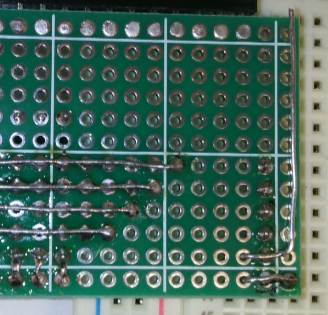

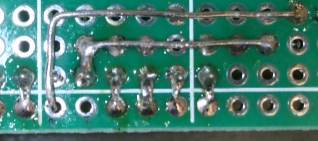

電源を配線します

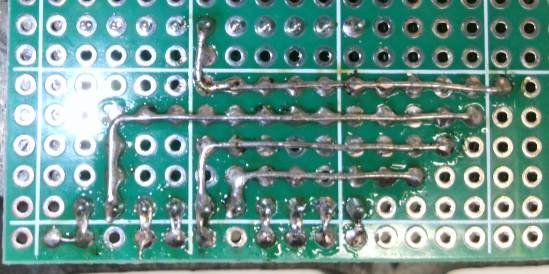

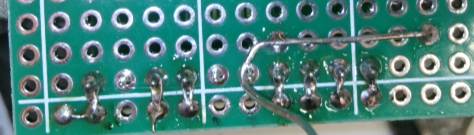

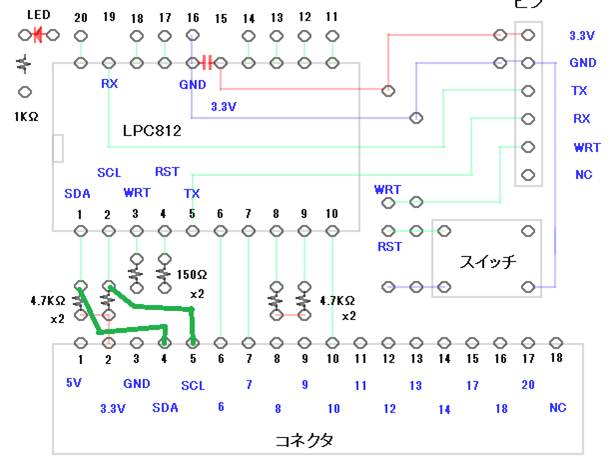

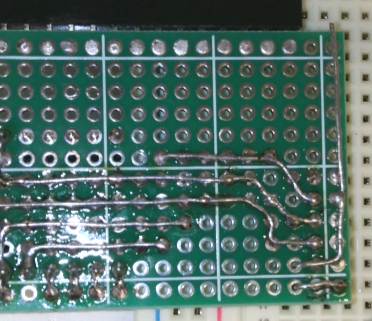

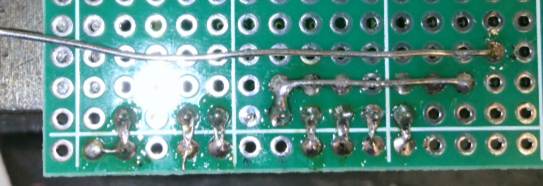

次にに SDA SCL  を配線します

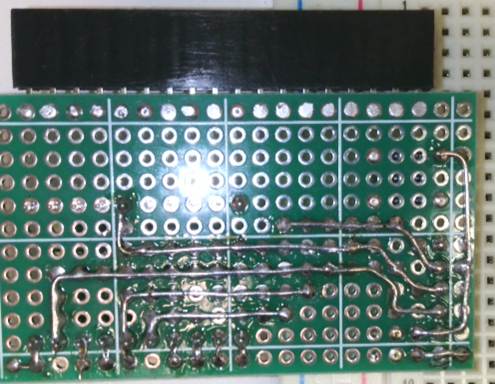

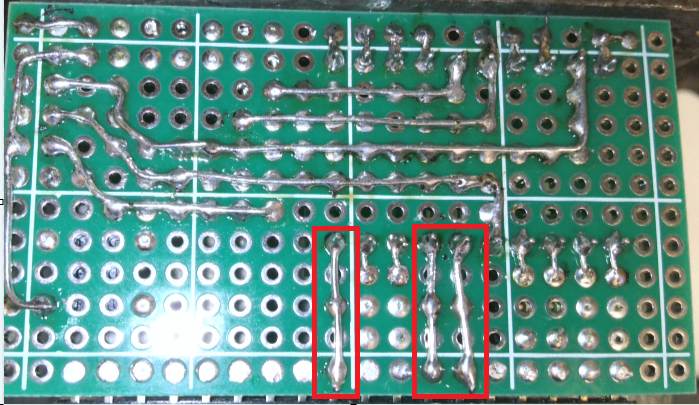

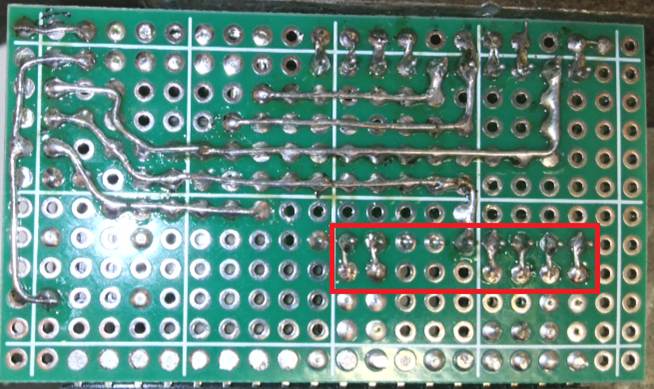

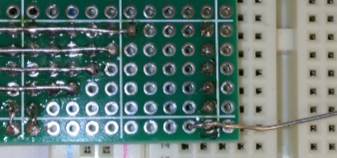

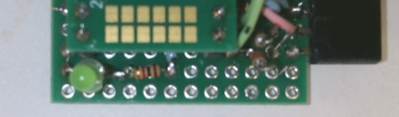

最後に PIN 8  PIN 9 を配線します
